在超薄屏显、高端医疗影像、工业相机和安防机芯的设计中，日本KEL（京瓷）的USL20系列极细同轴屏线几乎是高密度互连的"标准答案"。它用0.4mm的超微间距、1.0mm的实装高度，扛起了AWG#42极细同轴线的高速LVDS/eDP信号传输重任。对于客户工程师而言，真正的挑战从来不是"能否导通"，而是在0.4mm的间距里，如何把每一根42AWG同轴线的阻抗、屏蔽、接地和压接一致性都做到设计窗口内。下面从四个维度，拆开这条"0.4毫米极限舞蹈"的工艺与品控全貌。

一、先读懂USL20：为什么这条线"难做"

要把USL20系列的屏线做好，必须先吃透原厂规格。根据KEL官方资料，USL20系列的核心参数如下：

• 间距与高度：0.4mm pitch，实装高度1.0mm，嵌合宽度5.6mm

• 适配线规：专用于AWG#42极细同轴线

• Pin数配置：20Pin、30Pin、40Pin三种

• 电气性能：额定电流0.25A/触点，接触电阻≤100mΩ，耐压AC 200V，绝缘电阻≥100MΩ，工作温度-40℃~+85℃

• 工艺路线：采用IDC（绝缘位移连接）刺破式压接技术，一次性完成所有Pin的极细同轴线与端子连接

• 结构设计：金属外壳降噪、多点接地端子改善传输与EMS特性、有效嵌合长度0.5mm

💡 工程师选型要点：USL20的真正门槛不在于尺寸小，而在于IDC压接工艺对AWG#42同轴线的一致性和信号完整性保障。42AWG导体的外径仅约0.05mm级，绝缘层厚度在微米级——任何一环的偏心、划伤或压接变形，都会直接反映到阻抗曲线上。

二、极细同轴线本身的制造：微米级精度的起点

USL20屏线的性能天花板，在AWG#42同轴线出厂时就已经被决定。极细同轴线的制造是一场"微米级工程"：

1. 内导体与绝缘层的精密挤出

内导体多采用7股0.013mm级超高强度铜合金丝绞合，单丝强度与导电率需要同步优化。绝缘层采用特殊PFA等氟材料，壁厚仅0.020~0.029mm，必须通过定制小型螺杆与配套模具实现0.02mm级超薄绝缘层均匀包覆，同心率控制在90%以上，外径检测精度达0.001mm级。

2. 屏蔽层的螺旋横卷

外导体采用0.02mm级超高强度铜合金丝进行横卷缠绕，螺旋平行分布，张力精准控制以避免损伤绝缘层，伺服排线器确保步距匹配42AWG外径。

3. 阻抗的源头控制

特性阻抗的稳定性靠"材料参数+结构尺寸+工艺精度"三维协同。导体线径的微小偏差、绝缘壁厚的厚薄不均，都会导致局部偏芯——这也是为什么普通开环挤出无法胜任，必须依靠闭环激光挤出实时校正同心度，才能保障整根线材阻抗的高精度稳定输出。

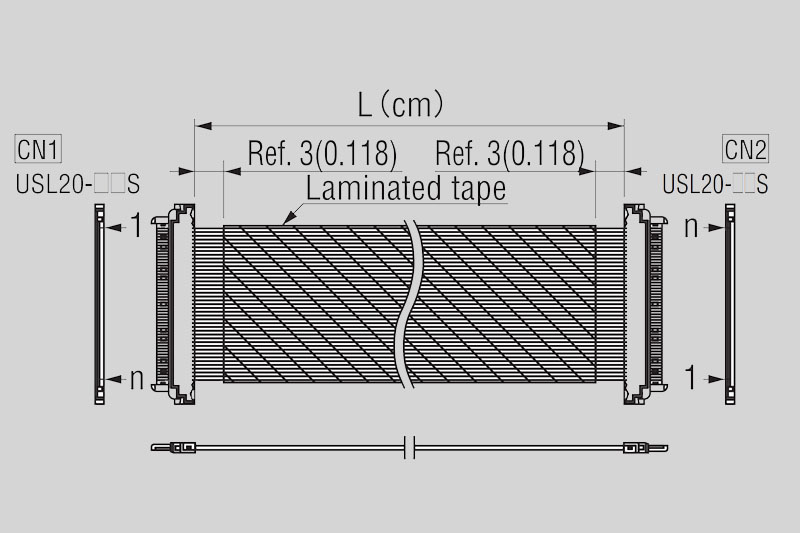

三、USL20线端组件的工艺攻坚：IDC压接是灵魂

从一根AWG#42同轴线到一条完整的USL20屏线，加工环节的难度远高于普通线束：

1. 精密裁切与分层剥线

线缆长度公差直接影响信号相位，需用高精度裁线设备控制端面平整。剥线环节要分层剥离外护套、屏蔽层、介质层，绝不能划伤内导体或损伤介质层——一旦介质出现划痕，阻抗即刻偏移。人工剥线稳定性不足，精密定制项目通常采用半自动精密剥线设备。

2. IDC批量压接的一致性管控

USL20的线端采用IDC刺破式压接，一次压接完成所有Pin。靠精密模具和严格的线径管控，保证每根42AWG同轴线的中心导体变形量落在窗口内。压接高度、压接外观都需要严格管控，并通过拉扯测试验证拉力达标。

3. 屏蔽层与多点接地的还原

KEL原厂设计中，金属壳不仅做机械保护，还承担屏蔽+多点接地功能。在替代或定制线束时，接地编织/接地线数与位置必须与原厂对应，屏蔽层处理需避免改成"只在一端360°搭接"，否则EMS和RE测试会暴露问题。

4. 装配与热缩

完成连接后进行装配、热缩套管包覆。热缩工序需严格把控温度，防止高温损伤线缆介质层，同时保证套管收缩平整无气泡。

四、品控：从"导通OK"到"信号OK"的跨越

客户工程师最容易踩的坑，是把"导通测试通过"等同于"信号质量合格"。USL20承载的是LVDS/eDP差分对，眼图余量和抖动预算才是真正的验收标准。一套完整的品控体系至少应包含：

🎯 电气性能全检

• 导通、耐压（AC 200V 1分钟）、绝缘电阻（≥100MΩ）100%测试

• 接触电阻≤100mΩ/触点

• 差分阻抗按接口标准定制公差：LVDS 100Ω±10%、eDP 100Ω±5%、V-by-One 85Ω±3%

🎯 阻抗与信号完整性验证

• 采用矢量网络分析仪全段扫描阻抗与驻波，而非单点导通数据——杜绝局部偏芯引发的信号反射

• 关键项目要求出具完整阻抗曲线报告

• 整根线材同心度偏差控制≤0.02mm

🎯 屏蔽效能核验

• 1–40GHz全频段屏蔽效能检测曲线

• 拆解样品观察分层结构，三层屏蔽必须包含铝箔隔离层、螺旋铜带、高密度镀银编织

• 编织覆盖率≥85%（普通），高端应用场景≥95%

🎯 机械与环境可靠性

• 弯曲半径≤8D（D为电缆外径），弯折寿命测试

• -40℃~+85℃高低温循环

• 拉力测试满足端子结合强度标准

🎯 外观与尺寸全检

• 线材表面无划伤破损、连接器无变形氧化、PIN针无歪斜

• 剥线长度、导体与PIN焊点垂直度、UV胶均匀性逐项核验

⚠️ 采购避坑提醒：要求供应商提供VNA全段扫描曲线报告而非单点导通数据；来料时随机截取整根线材中段复测阻抗，50Ω射频线公差≤±1.5Ω、75Ω成像线≤±3Ω才算合规。出厂仅抽检线头两端、用单点合格报告掩盖全线缺陷——这是行业最高频的虚标套路。

写在最后：给客户工程师的选型建议

USL20系列屏线的"难替代"，本质是0.4mm间距 + IDC批量压接 + AWG#42极细同轴 + 金属壳多点接地四重工艺叠加的结果。对于研发和采购而言，选择线材供应商时应重点考察四点：①是否具备42AWG微同轴线的自主挤出能力；②IDC压接模具的精度与一致性管控；③能否提供VNA全段阻抗曲线和屏蔽效能报告；④是否建立-40~+85℃环境与弯折寿命的可靠性数据库。

在全球供应链波动、原装KEL USL20交期动辄12-16周的当下，找到一家具备同等工艺水准的国产定制化制造伙伴，已经从"可选项"变成"必答题"。而判断对方是否真正"懂"USL20，只需要问一个问题："你能给我看一根线从头到尾的VNA阻抗扫描曲线吗？"——答案，就是分水岭。

如果你正在为超薄屏显、医疗影像设备或工业相机选型USL20系列极细同轴屏线，欢迎提供你的Pin数（20/30/40）、线长、阻抗公差和接口标准，我们可以基于KEL USL20原厂规格，为你定制打样并出具完整的信号完整性品控报告。
