选型纠结症终结者：JAE FI-RE51CL 系列原装与替代方案全方位硬核PK

一、先搞清楚 FI-RE51CL 到底是什么料

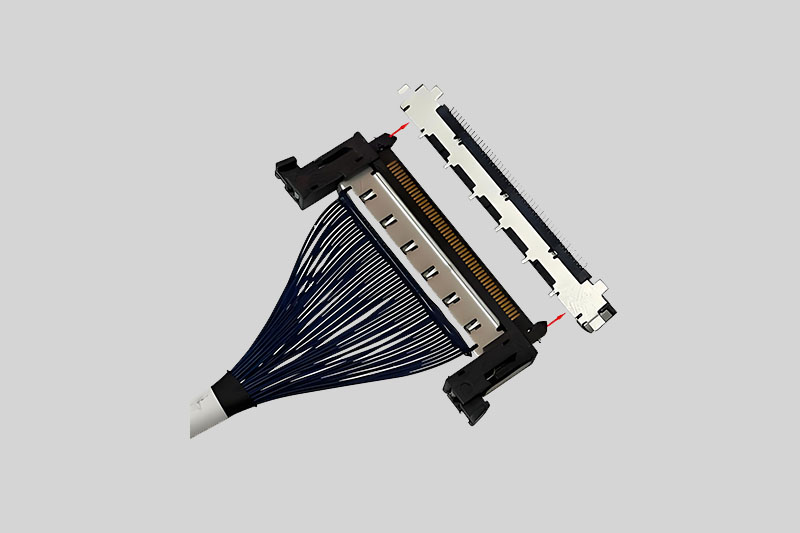

JAE FI-RE51CL 属于 JAE FI-R 系列板对线插头，51位、0.5mm pitch，自由悬挂式，公针，焊接端接，适配40AWG离散线/极细同轴线，带机械锁扣。同系列还有21/31/41/51等位数，面向内部高速串行互联。它常见于工业液晶、嵌入式大屏、医疗影像、车载显示、笔记本和电视LCD接口，承载LVDS、TMDS（HDMI）、PCIe、V-by-One HS等差分信号。工程师第一眼看“51pin 0.5mm”很像一个普通插头，但它的核心不在通断，而在高密度差分对下的阻抗、串扰、锁扣稳定性和小批量焊接一致性。

二、原装方案参数底线怎么对标

做替代前先把原装规格锁死，避免后期“能插上但不稳”。FI-RE类51pin常用参照：插头额定约0.7A/触点、配对插座可到0.8A/触点；介电耐压500VAC/1min；绝缘电阻≥100MΩ；接触电阻可参考≤40mΩ级别；工作温度-40℃～+80℃；差分阻抗目标常按100Ω设计；塑壳按UL94 V-0评估，触点铜合金、接触区镀金，配机械锁防误拔。注意：FI-RE51CL作为焊接插头，和板端FI-RE51S系列插座是两套物料，选型必须同时确认插头型号、插座型号、线规、屏蔽壳和焊接工艺，缺一项都可能量产翻车。

三、替代方案到底该比哪几层

很多采购只问“有没有51pin 0.5mm兼容头”，工程师不能这么比。建议分五层PK：

1）机械互配层：pin数、0.5mm间距、插头高度、锁扣位置、导向轨、与现有板端插座的插入/拔出手感、止退量。外观接近不等于可互换，需用原装板端插座做实配。

2）电气层：额定电流、耐压、绝缘、接触电阻、每对差分线的阻抗公差。LVDS/V-by-One不能只看“通”，要看通道余量。

3）信号完整性层：极细同轴线要用指定线规，焊接头长度、屏蔽接地、地针连续性统一管控；替代线束建议做TDR看阻抗台阶、做插损/回损趋势、关键速率下补眼图。41/51pin高密度束若剥线不一致，眼图余量会被吃2～3dB。

4）环境可靠性层：高低温循环、湿热、振动、插拔寿命、锁扣保持力。车载/工业现场别用消费级替代直接套。

5）合规与追溯层：RoHS/REACH、镀金厚度报告、批次追溯、PPAP或来料检验标准。原装优势正在这里——文档、PCN、失效分析体系更完整。

四、原装vs替代的工程师结论

原装FI-RE51CL适合三类项目：一是首版定型、医疗/车载/工业高可靠项目，求最低信号与合规风险；二是原厂屏或原厂主板指定料号，改替代要重新认证；三是小批多品种，工程师不想在互配上耗调试时间。替代适合两类场景：一是消费或工业非安全大批量，BOM降本压力明确；二是原装交期长、价格高、特定完整料号进入停产/末次购买状态，需要合格第二货源。 但替代不是换壳，必须做“原装插座+替代插头+替代线束”的三联验证，再小批试产。只拿万用表测通断就放行，后期屏闪、丢帧、高温虚焊都会反噬。

五、线材与焊接是隐藏雷区

FI-RE51CL可按离散线或细同轴应用，51pin极细同轴尤其吃工艺。40AWG线径小，剥屏蔽、搪锡、入位、锁扣压合任一步偏差，都会造成阻抗突变。替代供应商若只报“兼容FI-RE51CL”，却不给线材牌号、绝缘外径、屏蔽结构、单根特性阻抗、焊接AOI标准，一律按未验证处理。建议工程样品阶段至少抽测：全部pin通断与短路、关键差分对TDR、整束插损、锁扣插拔50次后接触电阻、高低温后眼图复测。

六、采购与BOM落地建议

1）建对照表：原装料号、替代料号、配对插座、线规、阻抗、镀金厚度、交期、MOQ、单价、认证状态。

2）分等级替代：A类关键项目用原装；B类成本项目用全参数验证替代；C类维修备件可用兼容头但限制整机质保范围。

3）锁PCN：原厂若调整FI-R某子型号状态，需提前90天评估备选；渠道拿原装要查防静电包装、标签、批次，不混用不同镀层版本。

4）样品策略：首次替代至少做5套整机级样品+20只单连接器插拔件，跑温循和振动后再谈降价。
