HRS广濑FX23-60P-0.5SV20、FX23L 0.5mm浮动连接器在16Gbps/PCIe Gen4通道中的阻抗、串扰、过孔与PCB布局要点，提供客户工程师可落地的选型与仿真验证方案。

一、为什么16Gbps板对板互连会成为系统瓶颈

在服务器、工业控制、5G设备、机器视觉和高端工控主板中，板间互连不再只是“把信号连通”，而是要承载PCIe Gen4、16Gbps SerDes、高速以太网等速率。传统2.54mm或普通0.5mm连接器往往只按通断设计，缺乏受控差分阻抗、低插损和低串扰能力，到了16Gbps会出现眼图收缩、误码率上升、EMC辐射超标。

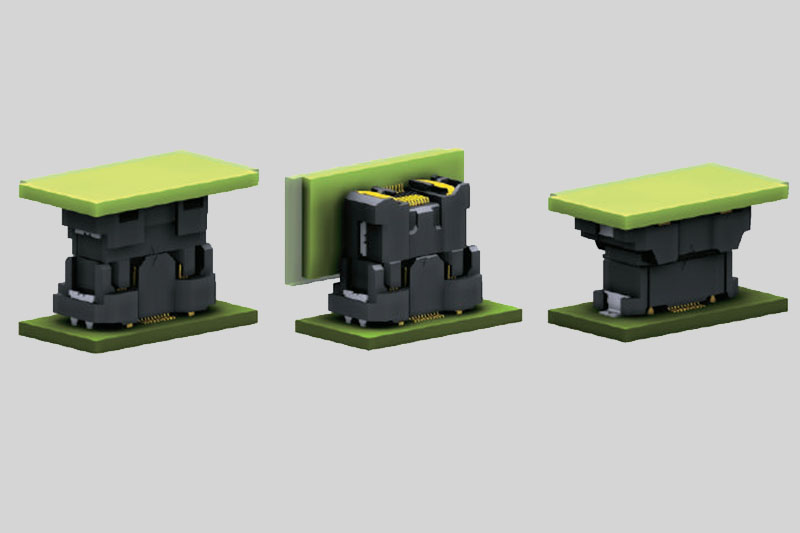

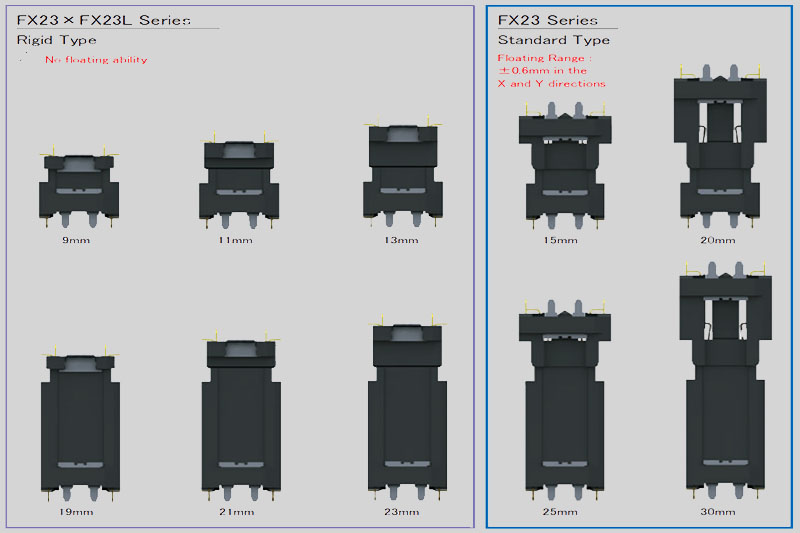

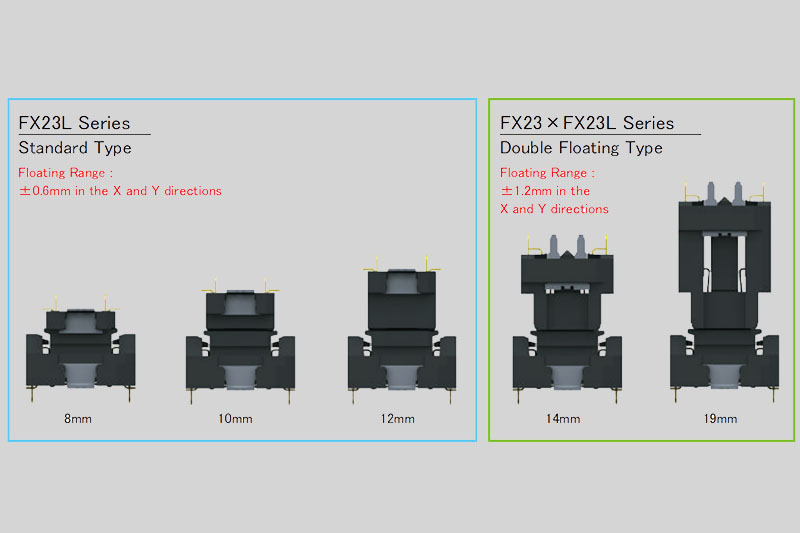

HRS广濑FX23/FX23L系列定位就是0.5mm间距、板对板浮动、高速传输连接器。公开目录显示，该系列信号位可选20/40/60/80/100/120，并带4个电源位；FX23L支持8/10/12mm等堆叠高度，浮动量X/Y各±0.6mm，支持PCIe Gen4 16Gbps，信号触点0.5A/pin、电源触点3A/pin。对60pin版本而言，既能做高密度差分互连，又能用少量电源针给子板供电，适合主控板—转接板—采集板的分层架构。

二、FX23-60P-0.5SV20的电气与机械边界要先核清

写BOM和原理图前，先按原厂手册确认三点：

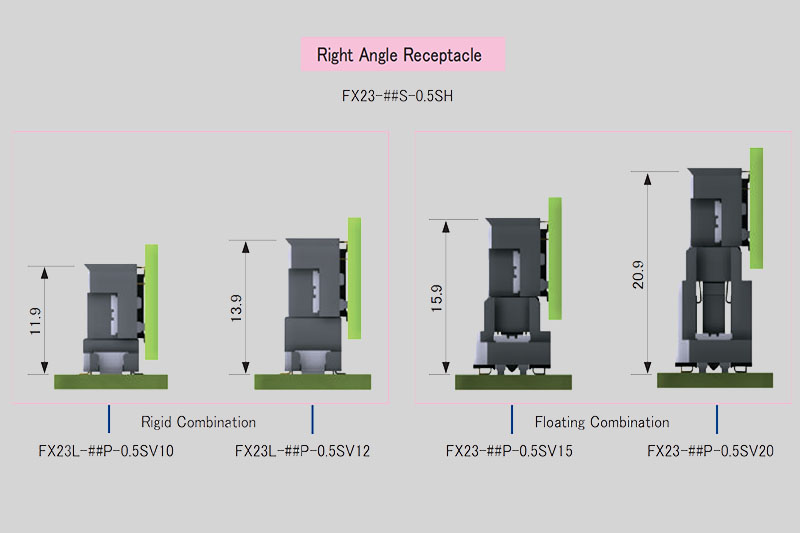

1. 型号归属与焊盘：FX23-60P-0.5SV20属于FX23/FX23L 0.5mm高速浮动插头体系，60个信号位加电源位，SMT立式；具体堆叠高度、塑件高度、焊盘尺寸以HRS该型号图纸和SV20后缀确认，不要直接套用FX23L-SV8/SV10/SV12的封装。

2. 差分阻抗：原厂高速特性给出，在80ps上升时间（20%—80%）条件下，推荐引脚分配可满足100±10Ω差分阻抗；FX23L部分资料在87.5ps上升时间下同样标称100±10Ω。对16Gbps PCIe Gen4，工程上通常按目标100Ω设计通道，再留公差预算。

3. 插损、回损与串扰：目录曲线显示FX23/FX23L在5GHz内具有较优插入损耗和回波损耗，近端与远端串扰指标覆盖到更高频段；ICR（插损对串扰比）按多组相邻差分对激励时，参考IEEE 802.3ap准则仍有余量。这意味着连接器本身不是唯一瓶颈，PCB扇出、过孔、材料、芯片均衡要一起算。

三、16Gbps通道的层叠与差分布线规则

客户工程师最常问“连接器支持16G，为什么我们板子只跑8G就错码”。问题多在通道整体损耗。

1. 层叠：优先为高速差分对安排相邻连续地参考。8层板可用Signal-GND-Signal-PWR-GND-Signal-GND-Signal类结构；若成本敏感，至少保证每对16Gbps差分下方不跨电源分割。带状线比表微带更适合长距16G，但连接器扇出区通常为微带，需要做扇出阻抗过渡。

2. 阻抗与线宽：目标100Ω差分，具体线宽线距由板材Dk、介质厚度、铜厚通过SI9000或厂家阻抗工具计算；不要直接抄其他项目参数。FX23推荐引脚分配本身已按低串扰和100Ω优化，原理图分配时应尽量沿用原厂差分对—地针组合，不随意重排。

3. 长度匹配：10G级以上差分对内skew建议按项目协议收紧，常见工程控制在5mil级别或更严；16G PCIe类通道应结合芯片允许skew、总通道仿真确定。蛇形补偿尽量短，避免引入额外耦合。

4. 间距与串扰：差分对之间按3W起控，关键通道可加地孔围栏；TX与RX尽量分层或错开平行段。地保护线若使用，必须就近多点接地，浮空保护线反而会恶化阻抗和串扰。

四、连接器扇出、过孔与电源完整性

FX23-60P-0.5SV20的0.5mm间距扇出是16G设计核心。60pin中若含多对差分，切忌所有信号一起打孔换层。

1. 扇出：从连接器焊球到芯片BGA或SerDes管脚尽量短；差分两条线对称走线、同层优先。若必须换层，两个差分过孔应成对、反焊盘对称，并在旁边布置返回地孔，保证回流连续。

2. 过孔残桩：16Gbps对stub敏感，长残桩会在高频形成谐振谷。板厚较大时评估背钻、盲埋孔或HDI微孔；普通多层板至少控制每对差分过孔数量，避免“连接器—过孔—内层—过孔—芯片”形成多重不连续。

3. 电源针利用：FX23/FX23L带4个电源针，额定3A/针，可用于子板主电或分区供电；信号针0.5A/针。原理图不要把大电流电源全部挤到普通信号针，也不要把高速差分附近电源针悬空不铺地。电源平面与地平面紧耦合，SerDes的VDD、VCCA按芯片要求做磁珠隔离和大小电容去耦。

4. 浮动与装配：±0.6mm X/Y浮动可吸收两块PCB贴装和对位公差，但布局时要保留导向柱、吸嘴胶带区域和返修空间；自动贴装前用原厂推荐land pattern做钢网和锡膏评估。

五、仿真、测试与量产收敛

16Gbps项目不建议“画完就打板”。推荐流程：

1. 前期通道仿真：把FX23-60P-0.5SV20的S参数、PCB走线、过孔、AC耦合电容、芯片封装联合进ADS/HFSS/Sigrity，看插入损耗、回损、ICR、眼图。若总插损在目标速率奈奎斯特频点超标，先降走线长度、换低损耗材料或优化过孔。

2. 板材选择：16G短通道可用改进型低损耗FR-4；若板间走线长、通道多、温度范围宽，评估低Df高速材料，并用厂家宽频Dk而非默认FR-4参数算阻抗。

3. 样板测试：TDR测差分阻抗，VNA测Sdd21/Sdd11/近端远端串扰，误码仪或芯片自带PRBS看BER；眼图重点看高度、抖动余量。若眼图闭合，先查连接器分配、扇出过孔、AC电容位置和芯片预加重/均衡。

4. 量产管控：阻抗coupon每拼板留样，线宽线距按板厂能力收公差；FX23焊端镀金、接触电阻和插拔寿命按手册管控，工业场景关注温度循环后的接触稳定性。

六、工程师选型与采购落地建议

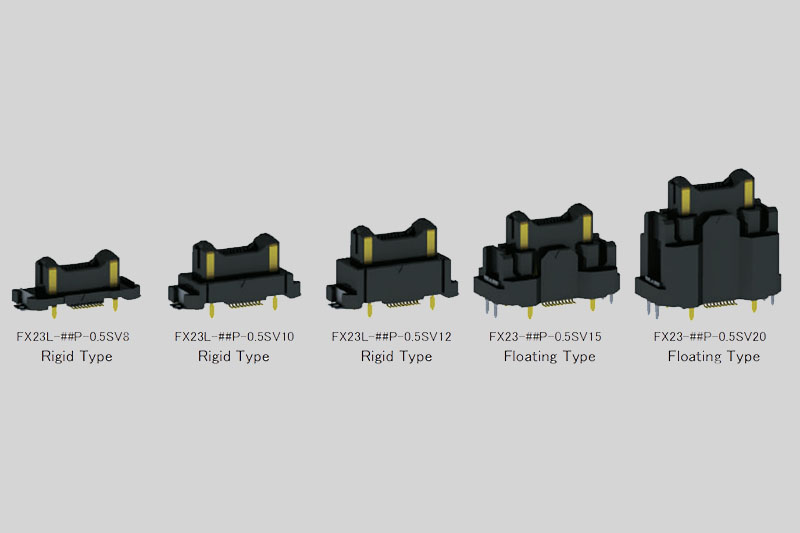

拿FX23-60P-0.5SV20做16Gbps方案时，先确认四件事：所需堆叠高度和机械限位、60信号位中实际差分对数量及保留地针、子板供电通过哪几个电源针输入、整机是否要求浮动容差和自动贴装。若原FX23标准SV20高度不匹配机箱，再对比FX23L-SV8/SV10/SV12或FX23LH高温版本，不要只按“60pin 0.5mm”横向替代，避免丢失PCIe Gen4差分布局和浮动特性。

我们可提供HRS广濑FX23/FX23L全系列选型表、FX23-60P-0.5SV20封装库、原厂手册、S参数和打样渠道；如你已有原理图或板框，可发差分对数、板厚、目标协议（PCIe Gen4/10G/25G背板等），由互连工程师反推堆叠高度、层叠和阻抗预算，减少改板次数。
