硬件与屏线选型工程师，系统解析I-PEX FPL II 20438-030T-01极细同轴LVDS屏线的0.5mm间距、30Pin、阻抗、屏蔽、载流与信号完整性参数，并给出可落地的国产替代验证、打样测试和小批量导入流程，帮助项目降成本、缩交期、控EMI风险。

一、产品定位与适用场景

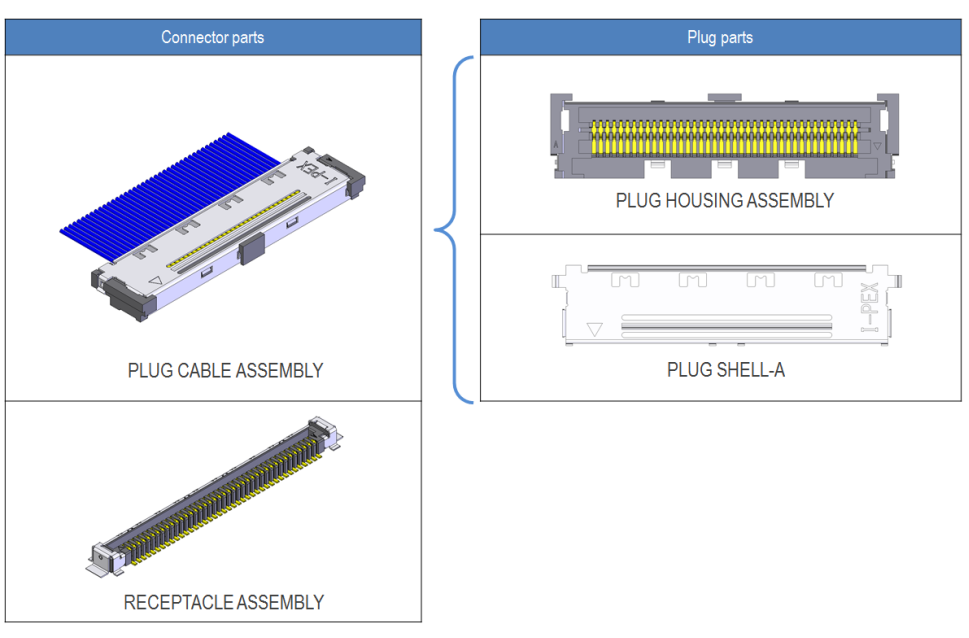

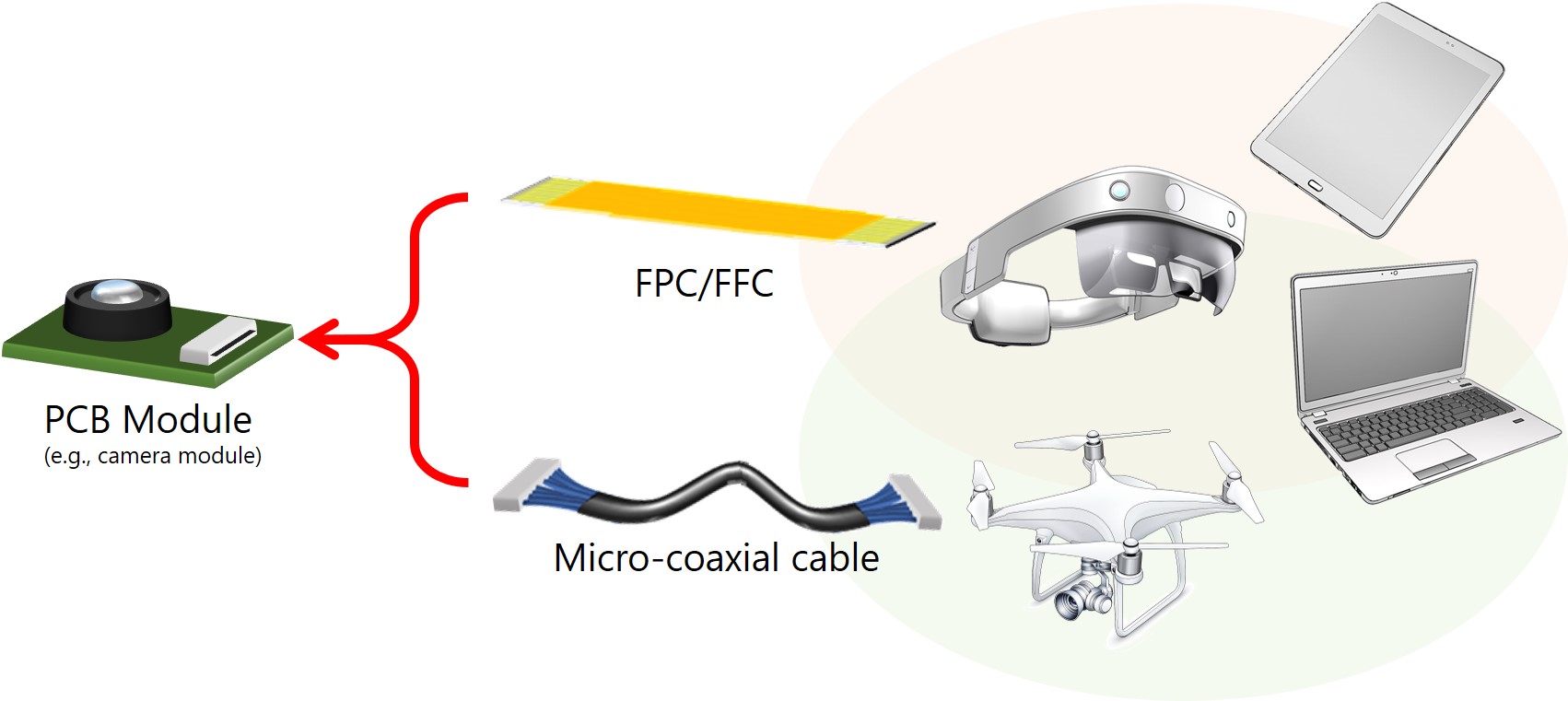

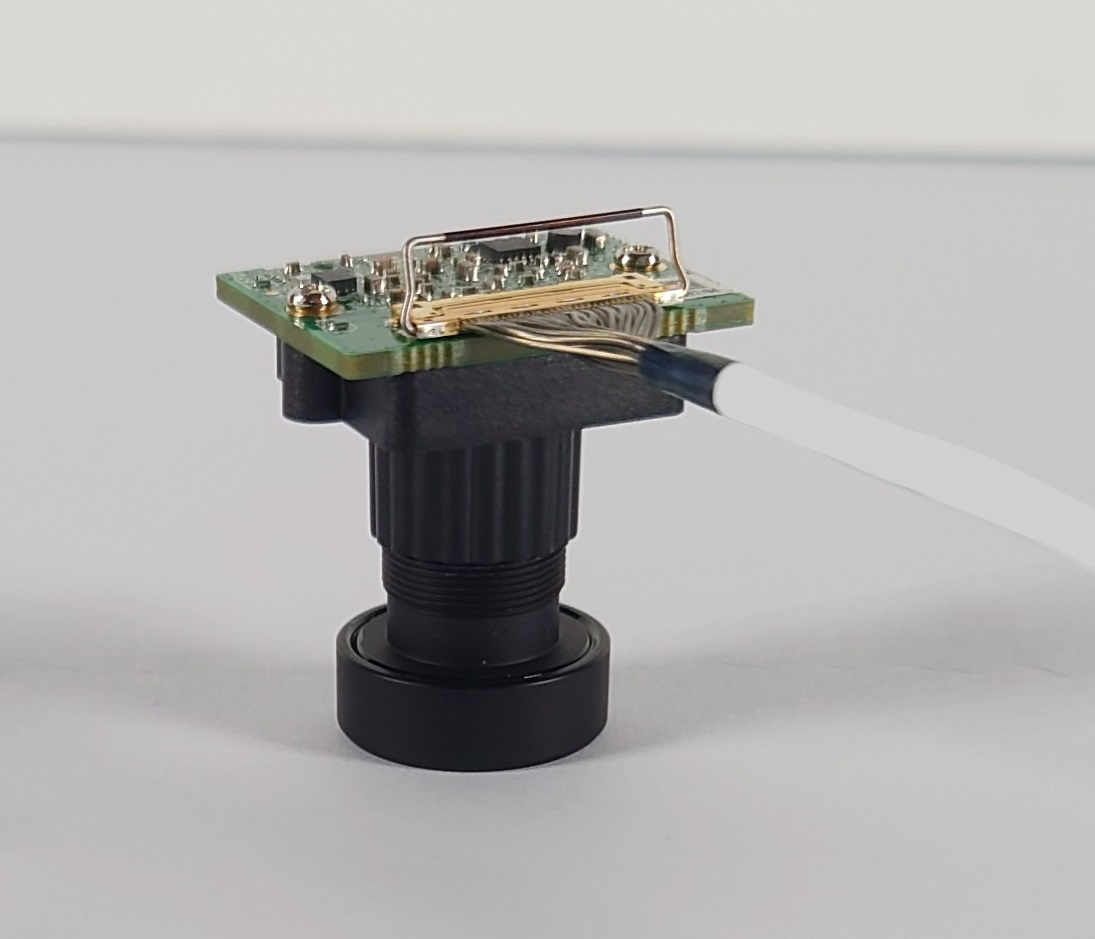

I-PEX FPL II 20438-030T-01属于FPL II系列0.5mm间距极细同轴连接器/线端组件，常用于轻薄本、工业一体机、医疗显示、高清摄像头模组及空间受限的LVDS/eDP屏线互连。该系列提供30/40/50Pin，20438-030T-01对应30Pinhousing/plug方案，配合20437系列plug、20439系列板端receptacle使用。其核心价值不是“线细”，而是把微同轴的单线屏蔽、低串扰优势与0.5mm高密度触点结合，在窄空间里同时跑高速差分信号和小电流供电。对工程师来说，选它通常是因为FPC排线在EMI、差分阻抗一致性或弯折寿命上已经不满足项目要求。

二、核心机械参数

FPL II系列标称触点间距0.5mm，垂直/直角对配，合高约2.2±0.2mm，单体最大高度约2.40mm、标称2.20mm，深度6.1mm，宽度按5.8＋0.5×Pin数估算，30Pin约21.8mm。20438-030T-01作30Pin线端housing时，重点核对三组数据：一是与板端20439-030E-01等receptacle的插入深度、锁扣和防呆方向；二是plugshell金属壳料号与接地弹片位置；三是线端出线方向是否匹配整机Z向空间和转轴走线。若原机用其他0.5mm微同轴方案替代，不要只比“30Pin能插上”，要拿2D图纸比对合高、塑壳外宽、shell接地脚和PCB封装，避免打样后装不上。

三、线材与电气参数

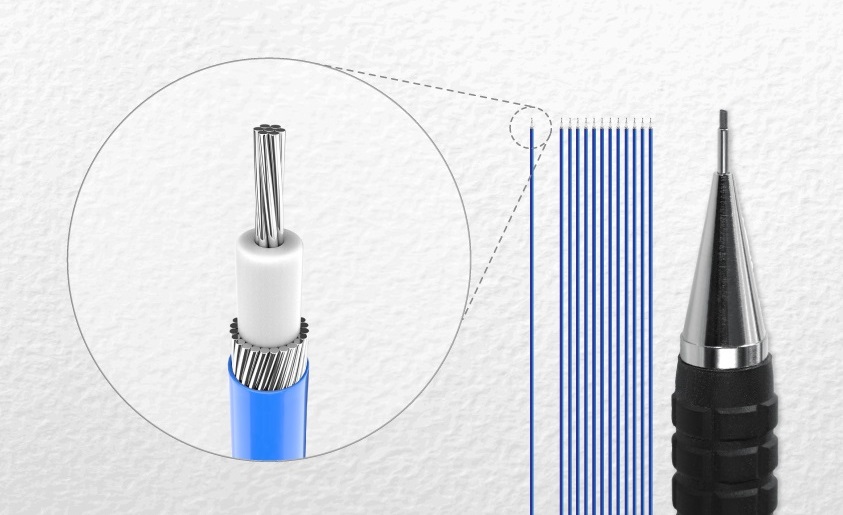

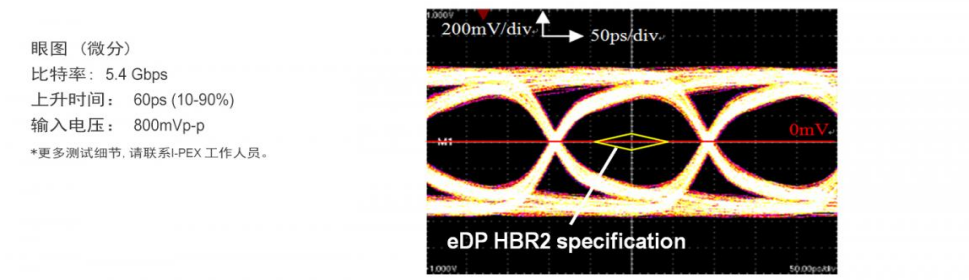

FPL II微同轴线支持AWG36/38/40/42/44/46，部分资料扩展至AWG32/34离散线供电；官方离散线载流按线规分档：AWG40每触点0.3A（最多50点）、AWG38每触点0.6A（最多6点）、AWG36每触点0.8A（最多4点）、AWG34/32每触点1.0A（最多7点）。极细同轴若用于LVDS差分对，单端同轴常按50Ω设计，差分对系统按100Ω控制；FPL II官方高速参考可达12Gbps/lane，覆盖HDMI2.1、DisplayPortUHBR3、eDPHBR2/HBR3、USB3.2、V-By-OneHS、MIPI等。LVDS项目虽然速率通常低于eDP/HDMI，但同样要求差分阻抗稳定、skew小、回损低；若屏端是单8/双8LVDS，需根据通道数、像素时钟和线长反推用40AWG还是更粗线规，长线、高时钟、强EMI环境优先保留更完整屏蔽和更少接续点。

四、屏蔽、接地与EMI设计

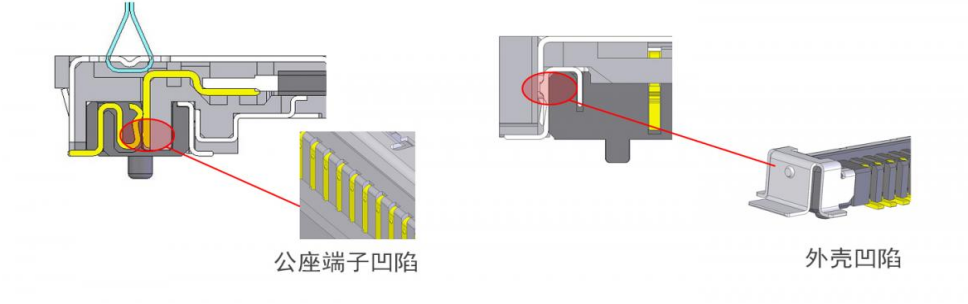

20438-030T-01所在FPL II系列采用ZenShield全金属壳屏蔽，并通过多点接地SMT/GND触点降低噪声。极细同轴每路独立屏蔽、整束再加总屏蔽，比普通FPC更利于压制差分对间串扰和外辐射。工程验收时看三处：第一，plugshell与板端receptacle金属壳是否连续搭接，锁扣附近不能有屏蔽断口；第二，微同轴外屏蔽翻边、焊接到壳体或地线区的电阻是否稳定；第三，整线束总屏蔽用铝箔、编织还是复合结构，靠近电源、时钟、天线区域是否另做隔离。EMI不要等整机认证再测，样品阶段用近场扫描或半电波暗室跑预测试，能提前发现接地虚焊、屏蔽覆盖率不足和线序布置问题。

五、国产替代的选型对照清单

国产替代不是找一个“30Pin0.5mm微同轴”就行，建议按以下维度对标：1）机械兼容——Pin定义、housing外形、shell接地脚、合高、锁扣手感与原装一致；2）电气兼容——LVDS按系统要求控100Ω差分或单端50Ω，提供TDR全程阻抗曲线，关键链路补VNA插损S21、回损S11/S22；3）线材等价——同AWG、同介质损耗等级，长线高规格可用低Dk/Df材料，极细线核对导体同心度和屏蔽覆盖率；4）工艺等价——自动裁剥、精密点焊/热压、影像对位、屏蔽焊接全检；5）认证与环保——RoHS/REACH、无卤/低卤按整机要求，汽车或医疗另看温级和可靠性标准。只拿“Pin对Pin通断OK”替代，后期花屏、横纹、EMI超标很难溯源。

六、打样测试与小批量导入

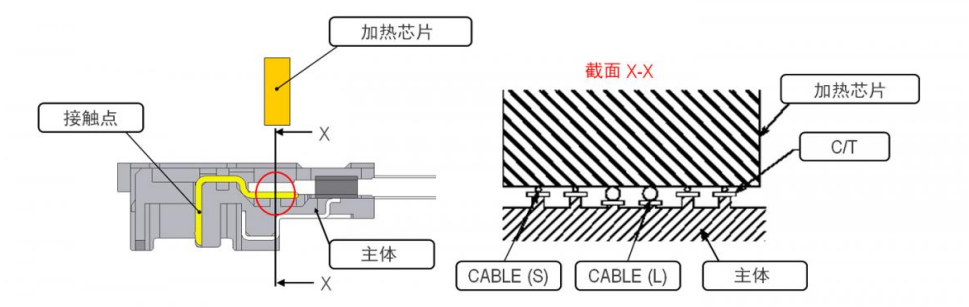

建议分三步：样品阶段要原厂规格书+BOM目标速率，出3—5根同长度样线，测导通、绝缘、耐压、TDR和必要VNA；系统阶段把样线装入整机，跑LVDS误码/画面压力测试、转轴弯折、高低温循环；小批阶段按生产批留样，做插拔寿命、振动、湿热和批次阻抗均值对比。极细同轴常用40/42/44AWG，线越细越柔但端接受控要求越高，手工烙铁容易断芯、缩颈、烫伤介质，量产应看供应商是否具备自动裁剥、微电阻测试、在线TDR抽检和批号追溯。若项目原厂交期长、价格高，国产方案的价值是打样按周、量产按批次、线长/Pin序/AWG可重配，但前提是SI报告可比、替代前后不改板或不改屏端定义。

七、采购与工程落地建议

给工程师的精简选型顺序：先锁定屏端协议、分辨率、通道数、线长、工作温度；再确认20438-030T-01或同系列30/40/50Pin的板端型号；按损耗预算选AWG，按供电选离散线并核载流温升；最后要求供应商提供2D/3D、TDR、VNA、EMI预测试和小批可靠性计划。若用于车载、工控、医疗，温度范围、弯折次数、振动和湿度老化要写进采购技术协议，而不是只写“替代I-PEX20438-030T-01”。需要降BOM但不愿冒SI风险的项目，可先并行打原装对比样和国产对标样，用同一测试夹具出数据，再决定全量切换。

如需按具体屏型、线长和速率做20438-030T-01国产对标方案，可提供Pin定义与整机EMI要求，安排TDR/VNA样品测试报告。
