一、为什么0.4mm间距成为高密度互连的“黄金折中点”

在手机、平板、笔电、工业手持、医疗影像和机器人控制板中，工程师经常面临两难：间距再小可进一步压缩宽度，但SMT对位、串扰和返修难度会陡增；间距放大又浪费主板空间，难以满足多摄、高分辨率屏和高速传感器同步传输。I-PEX CABLINE-SS采用0.4mm接触间距，母座深度约3mm，宽度按“5.8＋0.4×pin”扩展，标称叠高1.65mm、公差±0.2mm，属于超薄直角/垂直插拔的微同轴线体系。相比0.3mm及以下更极端的细间距，0.4mm在贴装良率、接触稳定性和高速性能之间更平衡；相比0.5mm传统FPC座，它又能把多通道差分对、时钟、控制和电源线收进更窄的板边区域，特别适合“信号多、空间薄、要穿转轴”的结构。

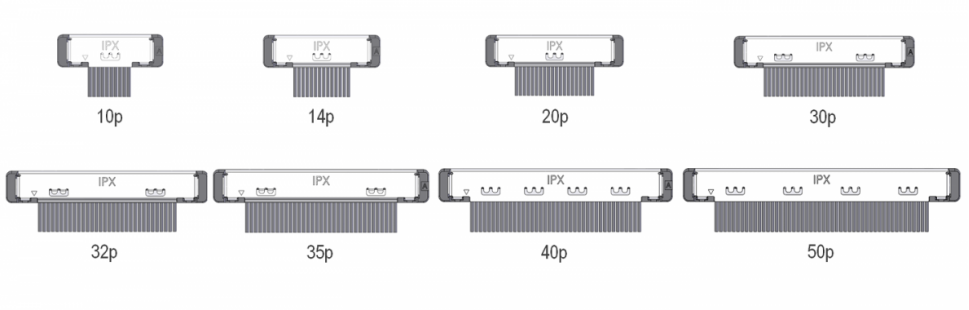

以20374-010E所属系列为例，pin数覆盖10/14/20/30/32/35/40/50，单板可根据屏驱、摄像模组或工业IO实际通道数裁剪，不必为预留余量盲目选大封装。对客户工程师来说，0.4mm不是单纯“做小”，而是把线序规划、EMI控制和装配工艺一起前置。

二、20374-010E及CABLINE-SS系列核心参数解读

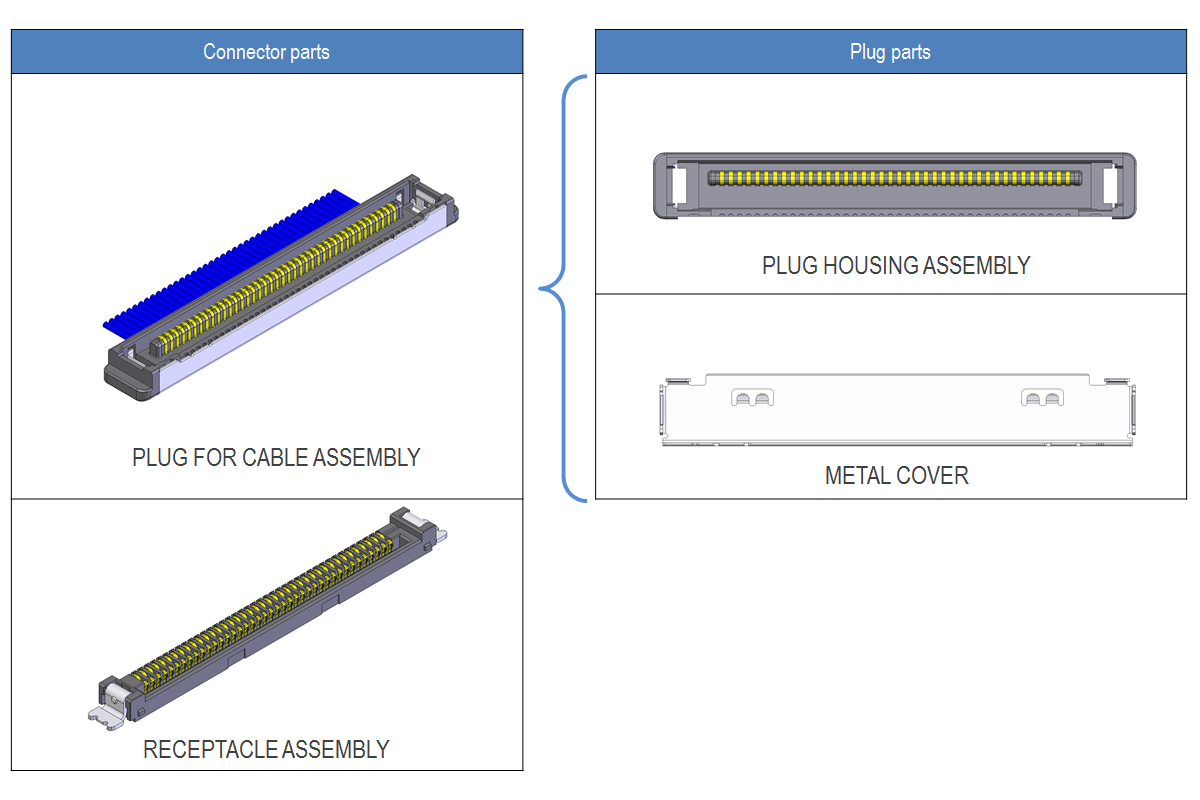

20374-xxxE为板端母座，配合20373/20380系列插头组件、2182金属外壳形成极细同轴线互连；10pin版本可用于低速控制、小尺寸摄像或作为多连接器系统中的辅助高速支路。官方系列关键额定值如下：适用微同轴线AWG#42/#40/#36，离散线AWG#36/#34，部分资料扩展至AWG#38；额定电压100V AC/触点，额定电流随线规变化，AWG#42约0.24A、AWG#40约0.25A、AWG#36约0.35A、AWG#34全信号0.35A且少量电源pin可到1.0A；工作温度-40℃～85℃，湿度85%非凝露。接触电阻按线规分级，绝缘初始≥1000MΩ、耐压AC250V 1分钟，耐久30次插拔循环，共面度0.10mm max，这些参数决定了它既能进消费电子也能进工业温区。

高速方面，CABLINE-SS官方给出16Gbps/lane参考能力，可对应V-By-One US、HDMI 2.1 12G、USB 3.2 Gen2 10G、HDMI 2.0 6G、eDP HBR2 5.4G以及MIPI D-PHY/C-PHY等协议。40pin微同轴线AWG#40、100mm、GSSGSSG分配时可用SI报告评估插入损耗与回损。对10pin或小规模通道，虽不一定跑满16G，但可借用同系列叠层、地孔和线规经验，降低从样机到量产的仿真改版次数。

三、高密度下“高可靠”靠什么落地：W-point、结构与小铰链

0.4mm最怕两件事：微粒进入造成虚接，以及薄主板振动后接触偏移。CABLINE-SS用I-PEX W-point独特接触取代普通单点弹片，异物嵌入时仍能保持多点有效接触，降低灰尘、贴装残胶或反复插拔后的接触电阻漂移。母座与插头截面形成稳定正向力，配合金属外壳可改善整体屏蔽与接地连续性；官方资料标注该版本未内置ZenShield全包屏蔽、也未配独立机械锁，因此在强振动或频繁拆装场景，需要工程师用PCB定位、点胶、卡扣或外壳压持补足。

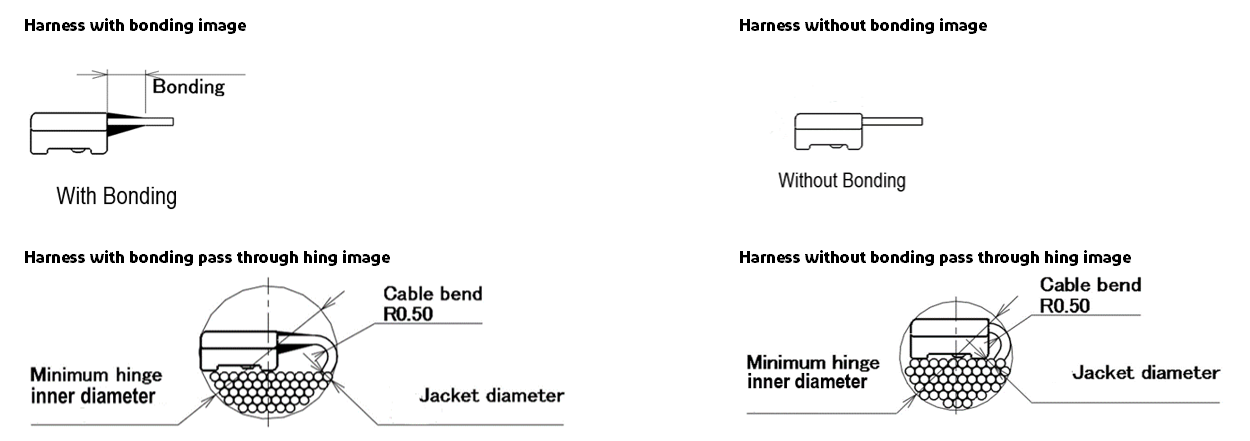

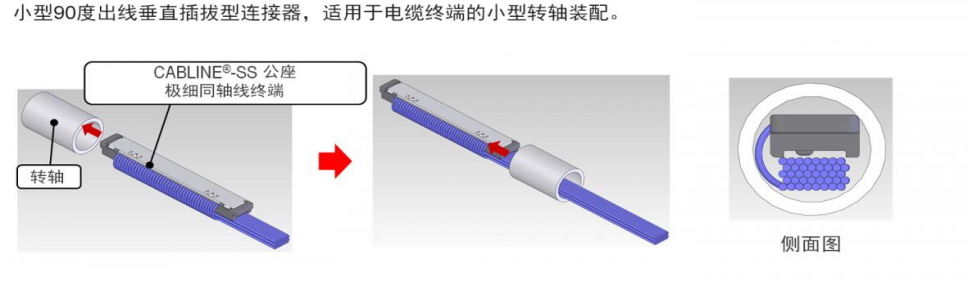

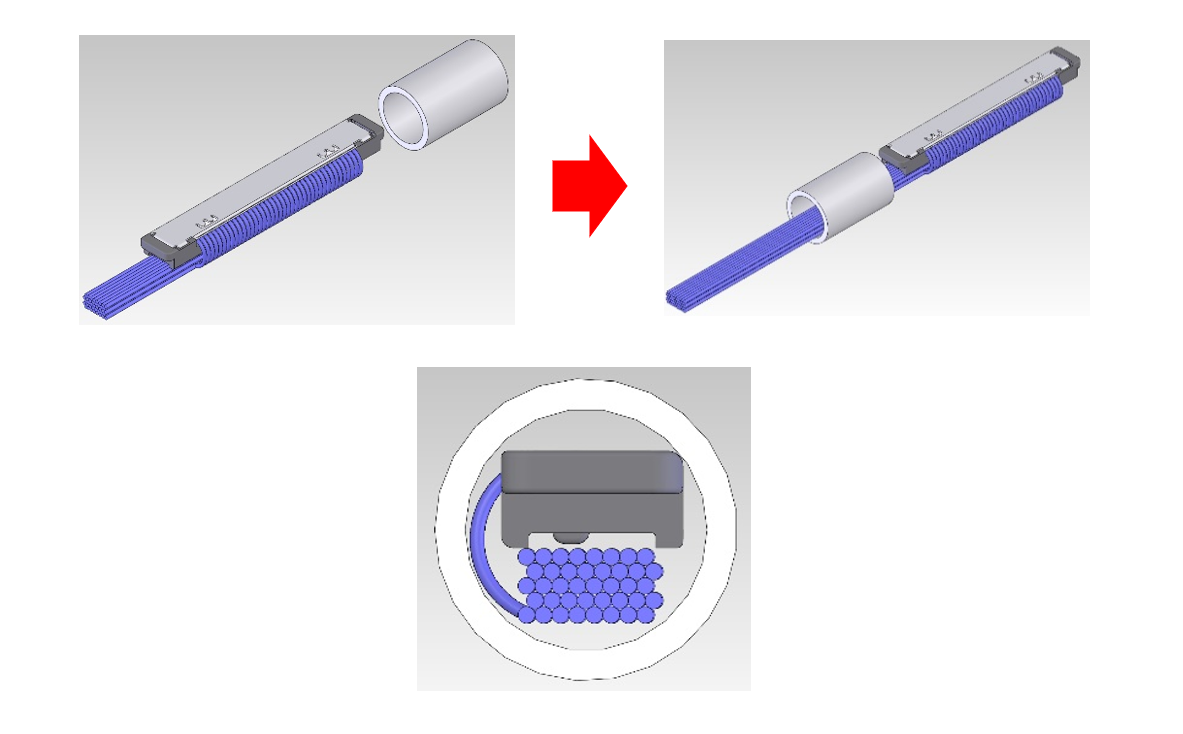

另一个工程价值是“窄深3mm＋可穿小铰链”。插头端完成微同轴线压接后，扁平线缆可经由转轴孔从屏侧进入主机侧，减少FPC补强和弯折半径设计压力，适合折叠屏、二合一笔电、工业翻盖仪和摄像云台。对20374-010E这类小pin数母座，若只做控制或低速率差分，仍建议保留至少1–2个独立地pin，避免与其他高速连接器共地路径过长。

四、客户工程师选型与Layout避坑清单

1. 先定协议再定pin数：屏类先核eDP/HDMI通道数和辅助I2C、背光、触控；摄像头核MIPI lane、时钟、复位、电源；工业相机再核V-By-One或USB3。10pin可先做电源＋低速，若后续扩容直接换20/30/40而不断母座封装逻辑。

2. 线规与电流分开算：信号对优先AWG#40/#42微同轴线控损和弯折，电源pin用AWG#34/#36离散线提电流；全pin满载时按规格书降额，不以最大单pin电流替代整排温升。

3. PCB焊盘按I-PEX 2D/钢网建议：0.4mm间距对绿油桥、阻焊定义、共面度敏感，贴装前确认共面≤0.10mm，回流测温点放在连接器附近而非仅板边。

4. 差分与地规划：GSSG或GSSGSSG优先，地pin靠近差分对；母座下方不要随意打大孔破坏回流路径，SI报告中的Touchstone可作为叠层与目标阻抗初值。

5. 装配防松：本系列无独立机械锁，样机阶段用定位柱+外壳限位，量产用自动对位贴装，避免斜插；返修用热风局部加热，防止邻近0.4mm端子连锡。

6. 来料检验：查料号后缀、pin数、包装、镀层、共面、金属盖变形；要求供应商提供原厂规格书PRS-1239、SI报告与RoHS/REACH证明，避免用“兼容座”替代20374原厂件导致转轴项目批量虚接。

五、典型应用场景与获客转化建议

CABLINE-SS 0.4mm可落地的客户项目包括：高分辨率液晶/VR显示模组内部eDP互连、多摄与ToF模组的MIPI同轴线、工业视觉相机与控制板、医疗探头小空间传输、机器人关节转角走线、笔记本/平板穿铰链屏线。对采购与研发一体客户，网站可把“20374-010E样品、10/20/40pin母座现货、微同轴线束定制、SI仿真协助、替代升级到更高屏蔽版本”作为询盘入口。工程师最关心的是不是参数表，而是“我的屏多少lane、转轴孔径多少、能否过整机温升和振动”；销售端用本文参数＋项目问卷接单，可把泛流量转成高质量BOM询价。
