面向客户工程师的 I-PEX 20346/20347 系列0.4mm极细同轴连接器国产替代指南，覆盖尺寸互配、SI/RF验证、SMT可焊性、环境可靠性和小批到量产导入清单，帮助降低缺货与交期风险。

一、先厘清料号与应用边界，避免“看起来像”就替换

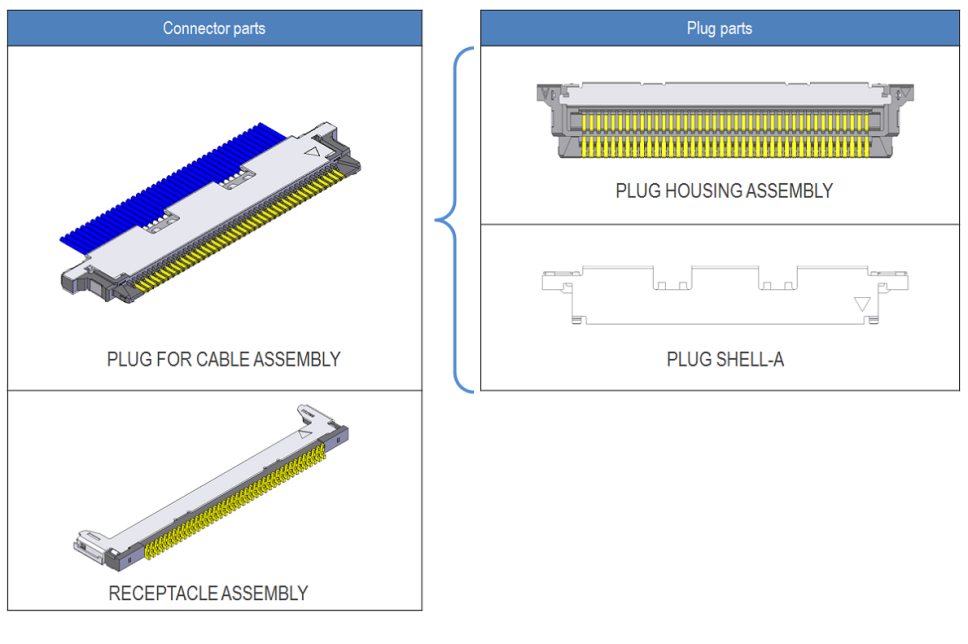

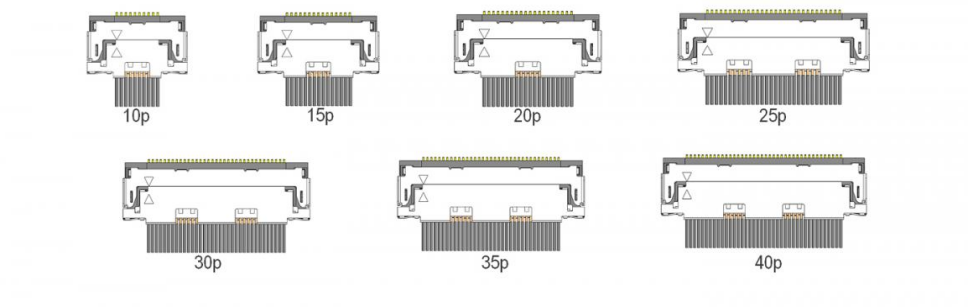

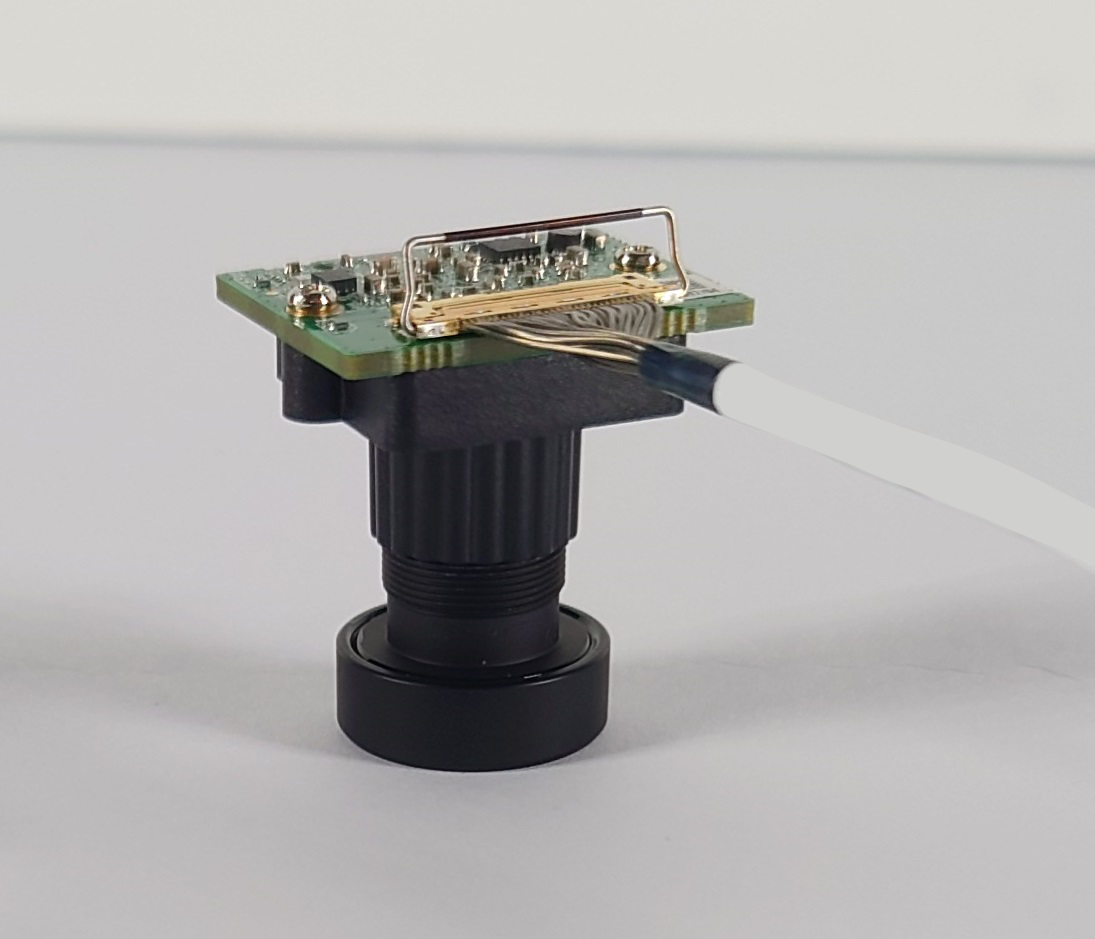

I-PEX 20346/20347 属于 CABLINE V 0.4mm间距极细同轴线体系：20346多为线端插头外壳，20347为板端母座；15pin场景通常对应20346-015T与20347-315E，公母配合、外壳、屏蔽壳和线规要一起核对。公开规格显示该系列水平插拔、带摩擦锁，高度约1.15mm max（标称1.00mm），支持10/15/20/25/30/35/40pin，极细同轴常用#40/#42/#44/#46，面向USB 3.1 5Gbps/lane、eDP 2.7Gbps/lane、V-by-One等中高速屏线与短距互连。

做国产替代第一件事不是比价格，而是建立“原厂黄金样—替代样—整机工况”的三层基线。只比外形和pin数，极易在阻抗、锁扣力、焊盘公差、线材回波上出问题；尤其0.4mm pitch下，塑壳变形、端子共面性、SMT贴装偏移都会放大成整通道误码。

二、样品阶段做“可互配+电气”双验证

1. 机械互配与尺寸：按原厂图纸核对板端焊盘、塑壳外廓、锁扣斜面、端子插入深度、公母总高和PCB keep-out。国产件若改了端子截面，必须做原厂母座×替代公头、替代母座×原厂公头双向互配，确认无卡滞、无半锁、无强制插入。

2. 阻抗与SI：极细同轴路径要把“板—连接器—线”作为整体看，目标特征阻抗通常按系统要求锁定50Ω或项目指定值，阻抗不连续会产生反射和插损。用TDR看连接器过渡区阻抗台阶，用VNA测S11回波、S21插损、近端/远端串扰；15pin多通道方案抽取最长、最短、边缘通道对比原厂黄金样。

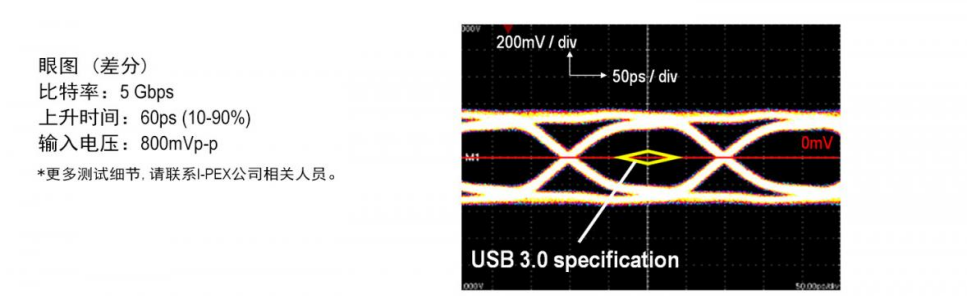

3. 功能误码/视频：在客户目标协议下跑USB、eDP或自定义SERDES，记录BER、眼图、抖动、锁存时间；不要只用万用表通断代替信号验证。

4. 接触与直流：四线法测接触电阻，按pin统计；核对额定电流降额，20346/20347类小线规通道电流有限，#44约0.1A/pin、#42约0.24A/pin、#40约0.3A/pin的参考值仅作选型底线，实际按温升重测。

三、SMT与线端工艺验证，决定量产良率

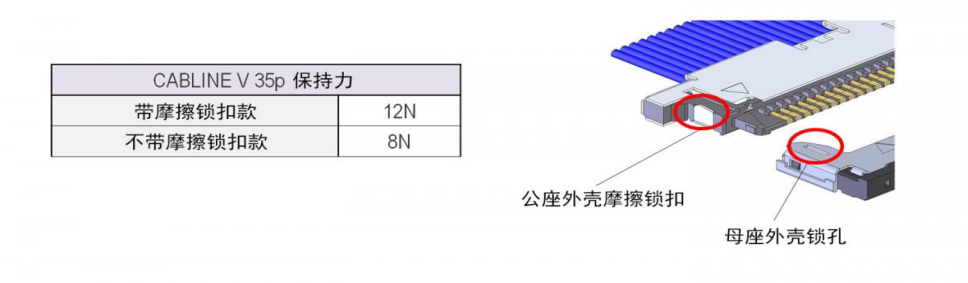

板端母座量产风险主要在贴装和回流。0.4mm pitch要做：钢网开窗与锡量评审、贴片机基准与吸嘴验证、SPI锡膏厚度、回流曲线与峰值温度控制、AOI/X-Ray查桥接/虚焊/端子倾斜。试样后做推拉力或保持力抽查，确认摩擦锁在振动、热循环后不松脱。

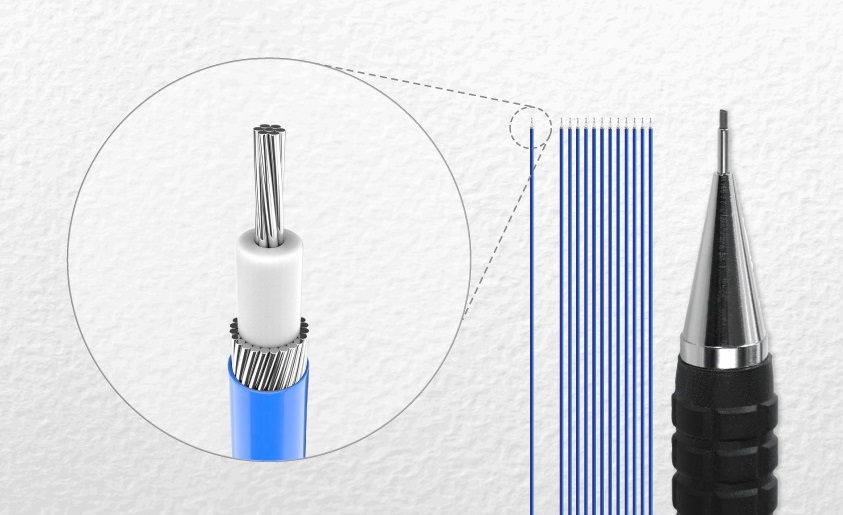

线端风险在极细同轴剥线、屏蔽编织处理、端子压接和外壳组装。替代方案要提供对应AWG的压接高度、拉拔力、绝缘剥离长度和屏蔽接地工艺；若用脉冲热压或激光焊接，必须固定设备参数、电极和首件标准。建议工程样线按“单根全通道S参数+整机误码+弯折寿命”三合一考核，避免线材合格但整束串扰超标。

四、环境可靠性与耐久，按车规/工控/消费分级

通用套餐建议：高低温工作（-40~85℃，覆盖该系列标称工作温区）、温度循环（如-40~85℃多循环）、高温高湿（如85℃/85%RH）后复测接触电阻与S参数、随机振动/机械冲击、插拔寿命（原厂标称约30次，替代件按客户返修频次加码）、盐雾或化学环境仅对工控/车载外设加做。极细同轴还要单独做小半径弯折、反复卷绕、拉力保持，评估屏蔽层断裂和阻抗漂移。所有失效要按pin、批次、炉次回溯，而不是只出“合格/不合格”。

五、小批试产到量产导入的闭环

1. 建替代物料台账：原厂料号、替代料号、图纸版本、规格书、验证报告、差异项、适用范围（机型/速率/线长）。

2. IQC标准：关键尺寸全检或AQL抽检，共面性、镀层、锁扣力、端子保持力、可焊性、包装湿度敏感等级入库；极细线到货做单根导通+高压+阻抗抽样。

3. 试产把关：先NPI小批100–500套， collect贴装良率、返修率、误码率、锁扣手感；对比原厂基线，设定替代放行阈值。

4. 变更管理：替代供应商改模具、镀层、塑胶料、线材供应商、出厂检验标准，都需客户PCN/ECN重批，不允默认等效。

5. 双源过渡：缺货替代初期建议原厂+国产并行，新机型先切非关键速率或外设屏线，成熟后再扩到主链路；AVL、8D、批次追溯、安全库存一并写入质量协议。

六、工程师询价与选型资料清单

向替代供应商要这8项最省时间：完整料号对照表、3D STEP与PCB封装、阻抗/S参数报告、可焊性与回流窗口、压接线规与拉力标准、环境试验原始数据、小批良率案例、PCN与追溯体系。
