面向客户工程师，系统讲解I-PEX FPL 20320极细同轴线连接器替代选型：从0.5mm间距、4.3mm嵌合高度、30/40/50Pin、eDP HBR2信号完整性，到交期、良率、验证、量产导入的总拥有成本评估，帮助采购与研发找到真正低总价方案。

一、先搞清楚FPL 20320的原装定位，替代才不会跑偏

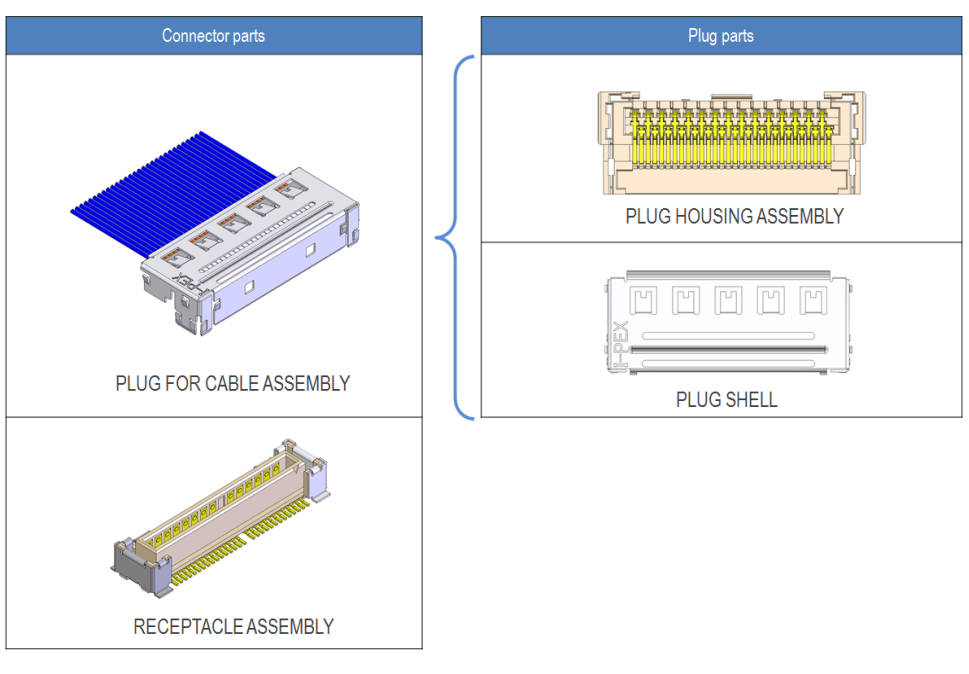

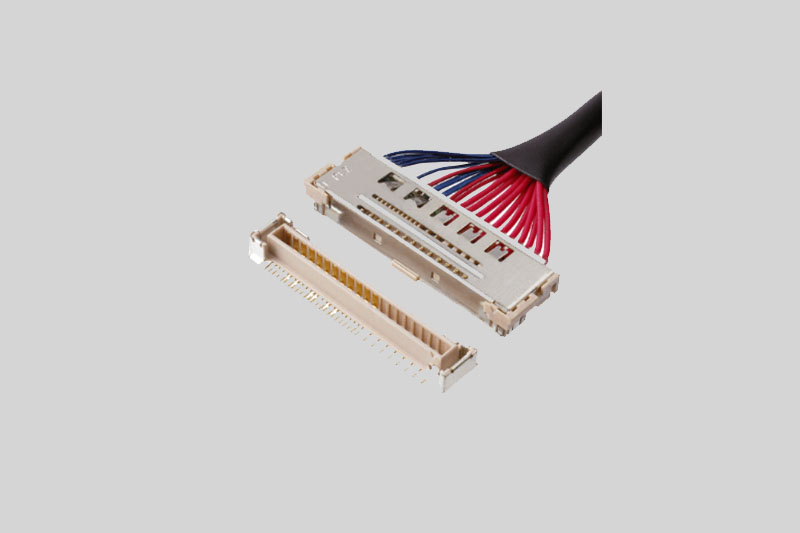

I-PEX FPL 20320系列是0.5mm间距、垂直插拔的极细同轴线连接器，标称嵌合高度约4.30mm、最大约4.50mm，常见30/40/50Pin配置，线端插头如20320-R30T-11、20320-R40T-11、20320-050T-11，配套电缆组装半成品可对应20319系列，板端插座常用20323-R30E-12、20323-R40E-12、20323-050E-12等。它适配#36、#38、#40、#42、#44、#46 AWG微同轴线，面向笔记本、平板、工业HMI、医疗设备显示屏等eDP/LVDS内部高速互连，官方定位含eDP HBR2 5.4Gbps/lane级应用。工程师做替代第一件事不是问“多少钱”，而是把原BOM的插头料号、插座料号、Pin数、线规、线长、阻抗、屏蔽、锁扣和出线方向全部列出来；只要嵌合高度、Pitch、端子位置和插座配对关系不对，后面再便宜也会变成改板成本。

二、替代方案按“A/B/C三级”筛，避免盲目换料

面对交期长、单价高或原厂分配紧张，建议把候选替代分成三级：A级为尺寸、Pin数、端子、锁扣、嵌合高度高度接近，目标不改PCB和线束；B级为电气可满足但外壳、出线或镀层后缀不同，可能要调整点胶、治具、线序或局部结构；C级为无直接对位，需要重新选连接器平台并改主板/屏端插座。成熟量产项目优先A级，新项目可在验证充分时评估B级，C级只在原平台停产或无料时考虑。对20320这类0.5mm微同轴，特别要核对20320不同后缀（如-11/-12/-41等）的差异，涉及镀层、防燃、接触版本和工艺要求，不能只按“30P/40P/50P”通用替代。若未来速率要上到更高，例如12Gbps/lane，可同步了解I-PEX FPL II等更高速平台，但不要把它直接等同于20320替代。

三、工程师最该盯的6个技术点，决定隐性成本

1）机械互换：0.5mm Pitch、标称4.3mm/最大4.5mm高度、插头宽度随Pin数变化，样品要实装主板和屏座，量锁扣行程、防呆方向和拔出力。

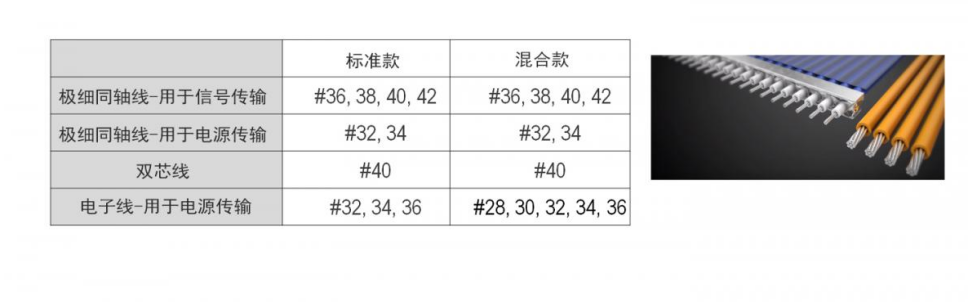

2）线规与阻抗：36—46AWG微同轴外径差异很大，例如资料中40AWG约0.33—0.37mm、42AWG约0.29—0.33mm、46AWG约0.22—0.24mm；eDP差分按设计目标控制100Ω或项目指定阻抗，LVDS/射频场景再按线厂规格确认50Ω等。替代线材若外径、绝缘和屏蔽结构变，整线损耗会变。

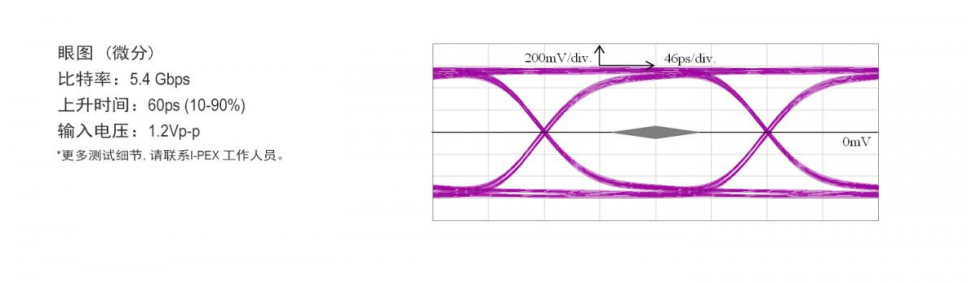

3）信号完整性：至少看S参数、插入损耗、回波损耗、通道间串扰；eDP HBR2要按实际线长做眼图或链路预算，别只信“支持5.4G”口号。

4）屏蔽与接地：微同轴外导体连续性、插头金属壳、接地片、线缆编织覆盖率要与原方案对等，否则窄边框整机过EMI会返工。

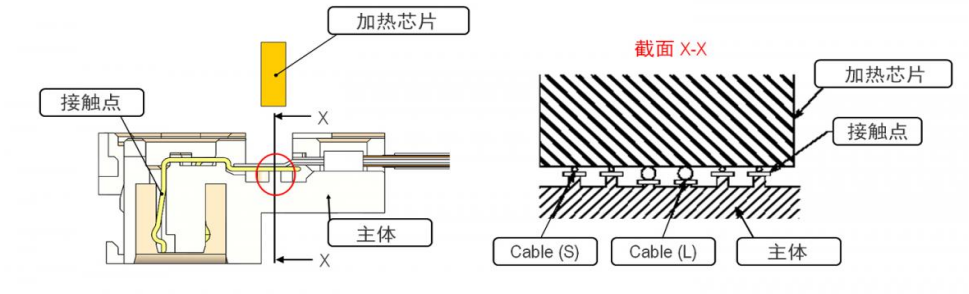

5）工艺与良率：40AWG以上极细线对剥线、焊接、压接、点胶要求高；替代厂若无微同轴量产经验，虚焊、芯线折断、阻抗跳点会让产线返修成本超过连接器差价。

6）环境与寿命：按终端做高低温、湿热、冷热冲击、插拔循环、振动；工业/医疗/车载还要额外看工作温度、阻燃和相应可靠性标准，不能拿消费级样品直接替代。

四、总成本最优不能只看单价，要建立TCO模型

客户工程师常被告知“换个兼容件省30%”，但TCO应包含：单价×年用量、最低起订量与库存资金、打样/NRE、PCB或线束改版费、小批验证费、SMT/手焊良率损失、EMI重测、售后失效率、交期违约和停产切换费。举例：原厂件单价高但现货稳定、免改板，若替代件便宜0.5元但需改插座、重做EMI认证、小批报废率升2%，10万台项目可能反而多花数万元到十几万元。因此比价单必须附“验证通过条件”：尺寸报告、S参数、眼图、导通与耐压、插拔力、高低温前后接触电阻、批量CPK。只有验证数据闭环，低价才等于低成本。

五、供应商评估与导入流程，决定替代能不能落地

给客户工程师的实操流程建议：

第一步，提供原厂规格书、原BOM料号、实物样品和故障反馈；

第二步，供应商回“互换性对照表”，标明20320插头与20323插座配对、哪些尺寸公差等价、哪些地方有差异；

第三步，各取原装与替代做三套比对样品，含空载S参数、装整机点屏、弯折和温循；

第四步，小批500—2000套进产线，统计插拔良率、焊接良率、客诉；

第五步，再谈年度框架、安全库存、MOQ/MPQ和PCN/EOL通知。

优质替代供应商不是只报低价，而是能出图纸、出测试报告、出微同轴加工良率数据，并允许客户做第二货源备案。

六、不同项目的最优策略

新机型研发：可在一开始同时导入原厂与验证过的兼容件，做双货源BOM，避免量产爬坡被交期卡脖子。成熟量产地：不改PCB优先A级替代，先小批后全量，重点控良率和客诉。高分辨率高刷新屏：速率余量小，替代件必须提供同线长同协议眼图，若达不到原厂余量，不建议仅为降本替换。工业/医疗长生命周期：优先看供应商产能、认证体系、产品生命周期和PCN管理，单价权重放低，供应稳定权重放高。

综上，I-PEX FPL 20320替代的总成本最优，不是找最便宜插头，而是用“尺寸互换＋信号等效＋良率可控＋交期稳定＋验证可审计”五条一起打分。工程师把这套标准给采购，采购拿TCO模型反推单价阈值，替代项目才不会从“省连接器钱”变成“赔改板和客诉钱”。
