面向硬件工程师的ERNI MiniBridge 284699-E替代指南。从参数核对、封装兼容、样品验证到小批量试产，系统讲解1.27mm线对板连接器无风险迁移流程，降低交期与BOM风险。

一、先看清284699-E的替代边界，避免“只看位数就换”

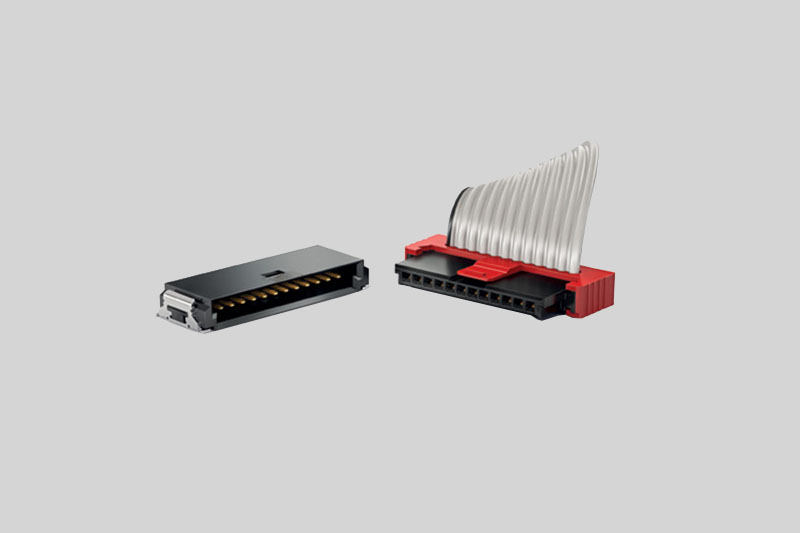

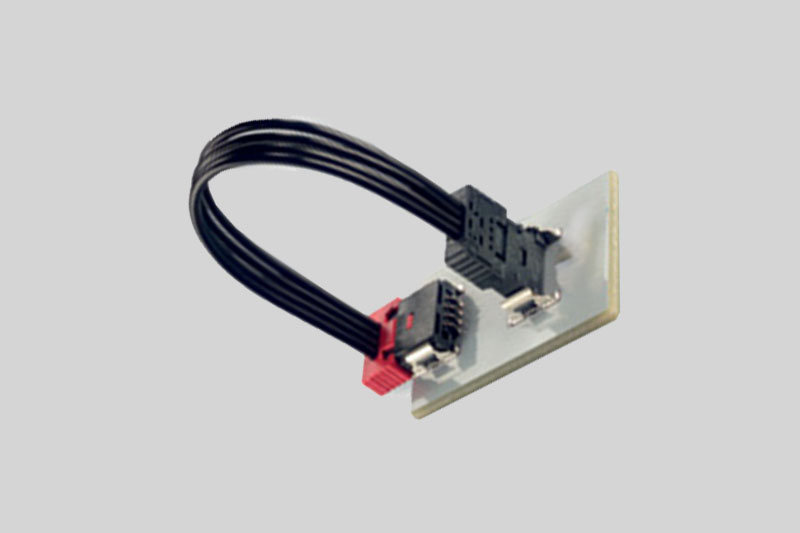

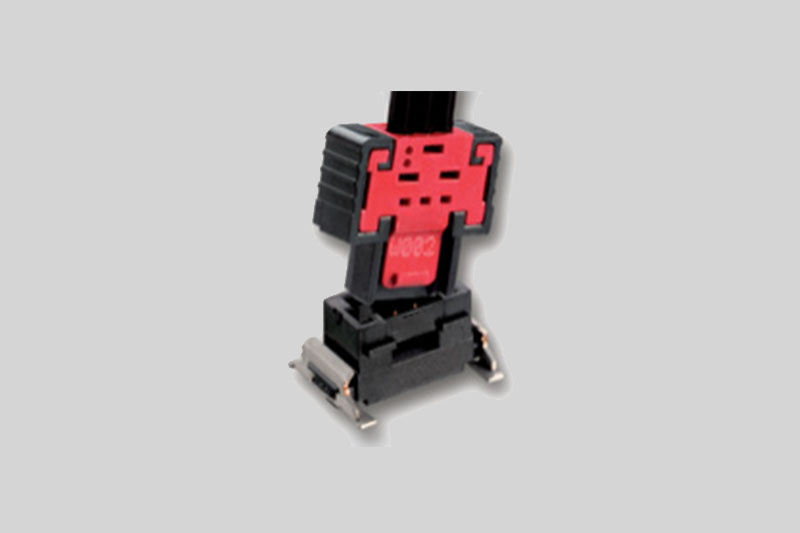

很多工程师做替代时第一反应是“8位1.27mm直插/贴片找同参数就行”，但284699-E不是普通排针。它属于ERNI MiniBridge系列，官方定位为线对板、单排8位、1.27mm中心距、垂直SMT、全遮蔽公头。

1）核心电气与材料参数

• 位数/排数：8位单排，适用于信号与低压电源混合布线。

• 额定电流：TE系列页给8位版本3.6A/触点，选型时要按全载降额而非单针峰值。

• 接触系统：铜合金端子，接触区镀金，PCB端焊尾按具体规格核对镀层；绝缘材料LCP，阻燃UL94V-0。

• 温度范围：不同渠道资料标注存在差异，TE系列/产品资料可按具体版本核对外形与工艺，欧时资料列-55到125℃，Farnell资料列-55到150℃，工程评估以对应图纸和承认书为准。

2）机械与产线参数

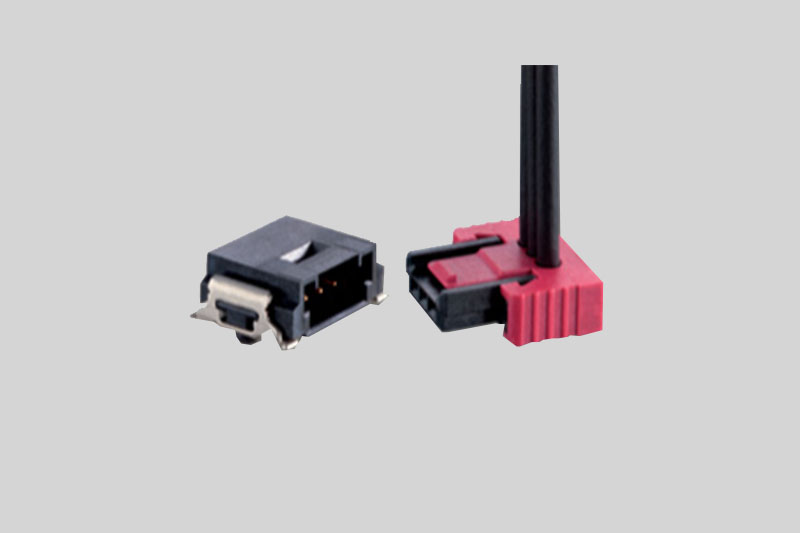

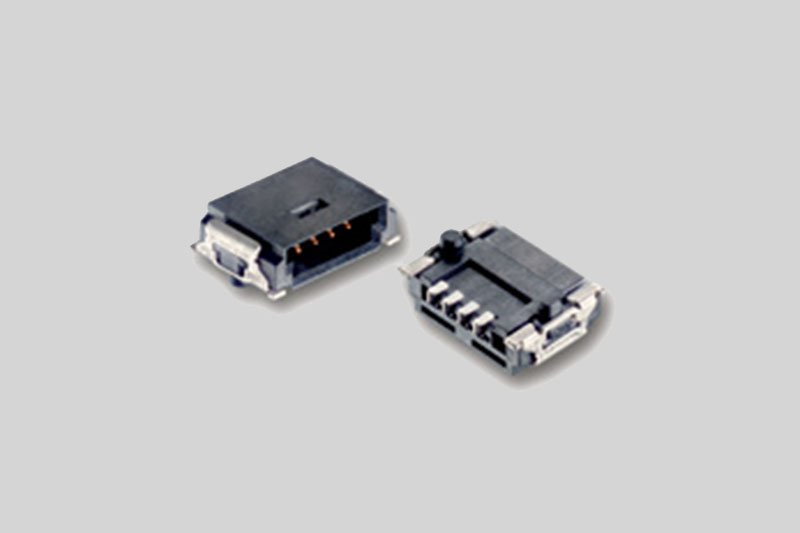

• 安装方式：SMT垂直，带定位柱（pegs）和极化防呆，全遮蔽四墙结构。

• 包装形态：卷带为主，带拾放盖（pick-and-place cover），适合自动贴装。

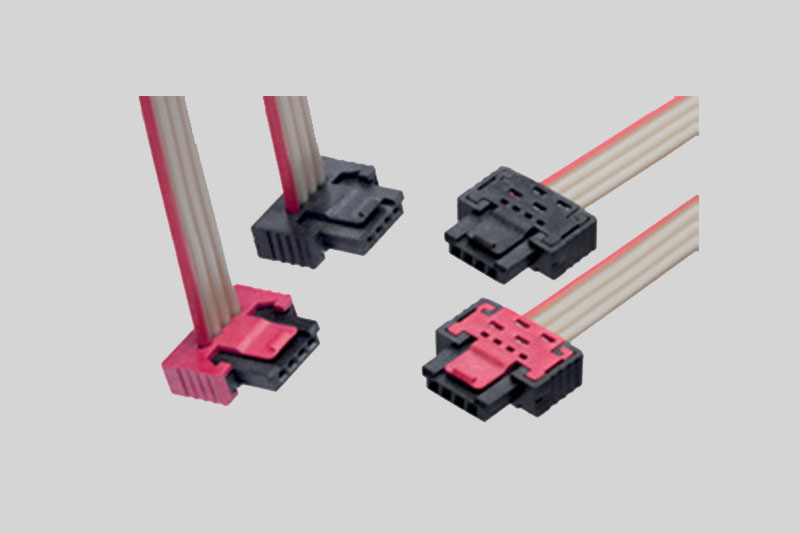

• 互配对象：需同时确认线端IDC/压接插头、线规、出线方向，不能只换板端。

3）替代边界判断

如果现网用于工业控制、医疗、车载低电压信号或紧凑电源分配，替代重点不是“能不能插进去”，而是“插进去后5000次热循环、振动、湿热是否仍等效”。只比外形不比接触系统，后期失效成本远高于物料差价。

二、建立原型号基线清单，把BOM差异量化

无风险迁移的第一步是建基线，而不是找便宜货。建议工程师输出一张“284699-E替代比对表”：

1）PCB端比对项

• 封装尺寸：总长、总宽、高度、1.27mm节距、单排8位坐标。

• 焊盘与定位柱：SMT焊脚长度/宽度、定位柱直径与落板深度、禁布区。

• 高度干涉：连接器顶部到上盖、邻件、线束弯曲半径的距离。

2）电气比对项

• 每针最大电流、全载总电流、压降与温升目标。

• 接触电阻初始值、寿命后接触电阻漂移。

• 工作电压、耐压、爬电距离、绝缘电阻。

• 若走CAN、RS-485、以太网、传感器差分或时钟信号，增加串扰与阻抗评估。

3）环境比对项

• 工作温度区间、高湿、盐雾、工业气体。

• 振动/冲击谱、插拔寿命、锁扣保持力。

• 阻燃等级、RoHS/REACH、PPAP或客户指定体系要求。

4）供应链比对项

• 原厂交期：分销渠道曾显示标准交期可达24周，卷带/剪切带供应状态会影响贴片排产。

• MOQ、替代厂交期、第二货源PCN变更机制、批次追溯能力。

  把以上四项形成受控基线后，任何替代型号只要有一项越界，都进入“需补充验证”而不是“直接替换”。

1）第一层：机械等效

• 用原厂2D图纸叠图比对替代样品，确认8位1.27mm、垂直SMT、全遮蔽、定位柱、防呆方向完全一致。

• 用3D模型做装配干涉检查，尤其看锁扣开合角度、插头插入行程、线端出线方向与机箱走线是否冲突。

• SMT件必须确认共面度、拾放平面、卷带间距、贴片机喂料参数；若替代厂只提供管装或不带拾放盖，产线良率会受影响。

2）第二层：电气等效

• 额定电流按“原需求×1.2~1.5余量”校核；多针同载时按降额曲线重算，不要直接套单针标称。

• 做温升测试：额定载流至热平衡，记录各针温升；电源与信号混用时间隔分配高电流针位。

• 接触电阻对比：初始值、85℃/85%RH湿热老化后、插拔寿命后分别测量，观察漂移。

• 高速或敏感信号增加眼图、插入损耗、回波损耗、串扰测试；普通IO至少做连通、耐压、绝缘、功能闭环。

3）第三层：工艺等效

• 回流曲线：按LCP/端子镀层确认峰值温度和时长，避免替代塑壳热变形。

• 贴装验证：首件看偏移、立碑、连锡、定位柱入板情况。

• 线端同步验证：若原用MiniBridge线端插头，替代方案要么同系列互配，要么整线更换并重新做压接拉力、IDC绝缘位移、线规适配。

三层都通过后，才进入样品报告阶段；任意一层只“差不多”，都要补试验而不是凭经验放行。

无风险不是“一次换完”，而是每个阶段都有停止标准。

1）样品验证阶段

• 取替代厂同批次样品20~30套，含板端header和线端插头。

• 测试矩阵：尺寸全检、接触电阻、耐压、温升、插拔力、锁扣保持力、高低温循环、湿热、振动。

• 输出：样品报告+与原284699-E差异表；不合格项标注“禁入/重测/可接受”。

2）小批量试产阶段

• 建议100~500台整机或对应连接器用量小批贴装。

• 记录SMT一次通过率、返修率、线序错误率、整机功能不良率。

• 采用双轨运行：原284699-E与替代件同线小比例并行，先10%~30%替代，观察3~4周。

• 若小批出现锁扣松脱、焊盘开裂、接触电阻上升，立即回滚原型号并冻结变更。

3）量产切换阶段

• 建立ECN/PCN变更单，更新BOM、封装库、贴片坐标、回流曲线、检验作业指导书。

• 替代厂提供承认书、材质证明、镀层厚度、批次追溯、年度PCN通知。

• 汽车/医疗/轨交项目按IATF/ISO/客户要求补PPAP、FAI、可靠性报告。

• 保留原厂作为安全库存至少1个采购周期，防止替代厂模具、材料或交期异常。

五、工程师最常踩的五个坑，提前规避

1）只比“8位1.27mm”忽略全遮蔽高度和定位柱，导致贴片虚焊或插头插不到底。

2）用消费级替代工业级，湿热后接触电阻翻倍，现场间歇性掉通信。

3）只换板端不换线端，混插后锁扣手感不同、保持力不足。

4）忽略卷带与拾放盖，贴片机抛料高，表面看省了物料钱、实际增加返工。

5）没有做全载温升，单针测试合格但8针同载热叠加，长期运行老化加速。

284699-E的替代价值不在“找更便宜8位头”，而在建立1.27mm MiniBridge类连接器的第二货源标准。建议企业沉淀三类资产：

1）参数库：原厂图纸、替代厂图纸、差异表、测试报告模板。

2）验证库：温升、湿热、振动、插拔、SMT良率的历史数据，作为后续6/10/12位MiniBridge扩展替代基线。

3）供应商库：具备LCP成型、铜合金端子、镀金/镀锡可控、卷带SMT包装和PCN追溯的短名单。

如果你正在做284699-E的BOM降险、交期替换或小批验证，可整理“现用板端型号+线端型号+线规+工作电流+环境温度”发到我们网站选型入口，我们会按上述六步输出替代比对表、封装差异图和样品验证方案，帮助硬件团队以工程变更而非采购凑料的方式完成平稳切换。
