硬件工程师，详解JAE FI-RE41CL极细同轴线参数、LVDS/V-by-One/HDMI应用场景、阻抗屏蔽、打样测试与BOM替代要点，帮助工控、医疗、TV、嵌入式显示项目快速选型并申请样品。

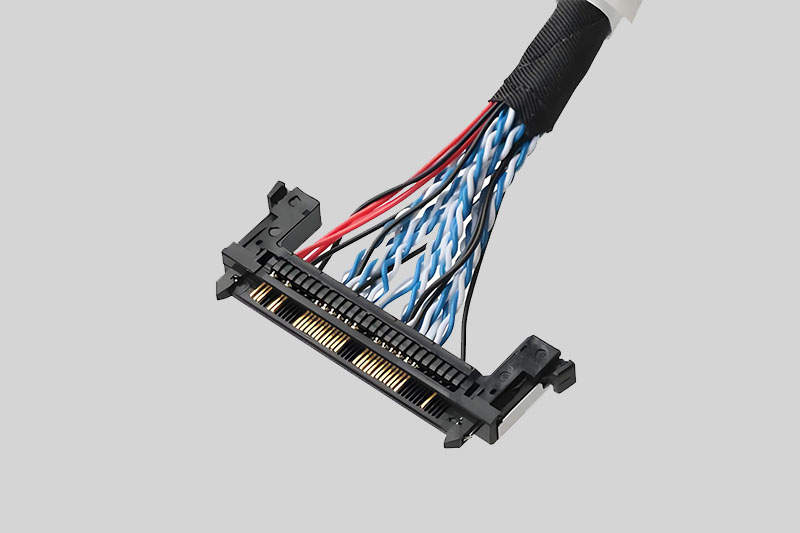

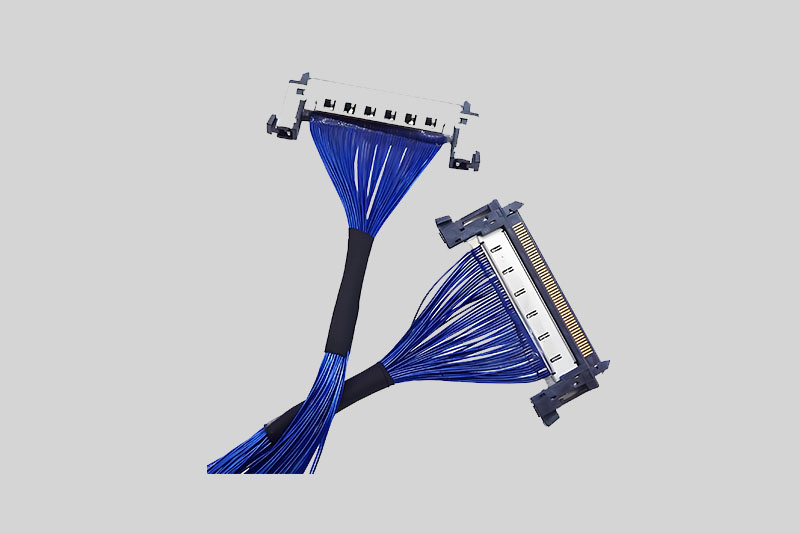

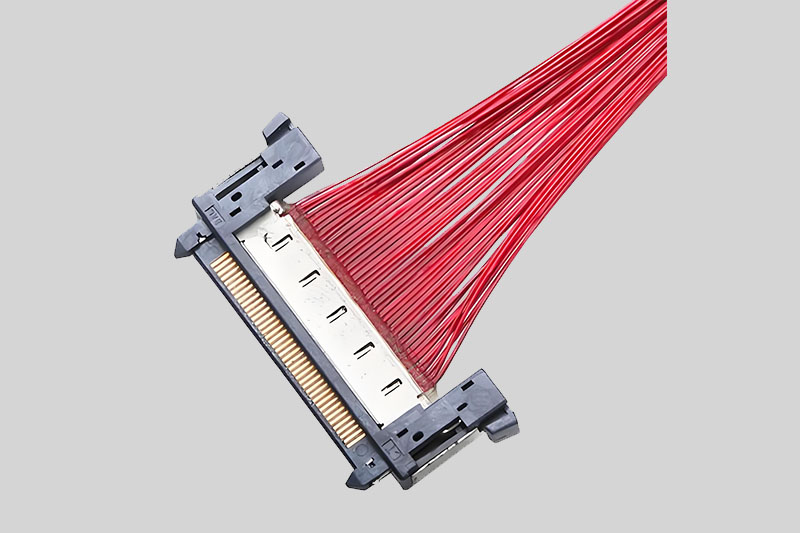

一、JAE FI-RE41CL 极细屏线是什么，工程师先看清底子

JAE FI-RE41CL属于JAE FI-R系列极细同轴连接器中的焊接插头，主要解决“高密引脚+薄型空间+高速差分”的屏端互联问题。做BOM前建议先核对以下基础参数：

1）型号与结构：FI-RE41CL为Plug焊接型，41Pin单排，适配极细同轴线；同系还有21/31/51Pin可对照替代。

2）间距与高度：0.5mm端子间距，连接器高度约3.8mm，适合薄屏、模组内部、转接板等低Z向空间。

3）阻抗与协议：FI-R系列标称100Ω阻抗匹配，可用于LVDS、TMDS/HDMI、PCIe等高速串行场景；具体单通道速率随线规、线长、叠层和协议不同变化，应以JAE规格书及实测眼图为准。

4）线规范围：市面极细同轴方案常见36/38/40/42/44/46AWG，FI-RE41CL相关线束多按项目选40AWG或36AWG基准，也有36–46AWG加工能力宣传；选线不能只看“能焊上”，要看衰耗和弯折。

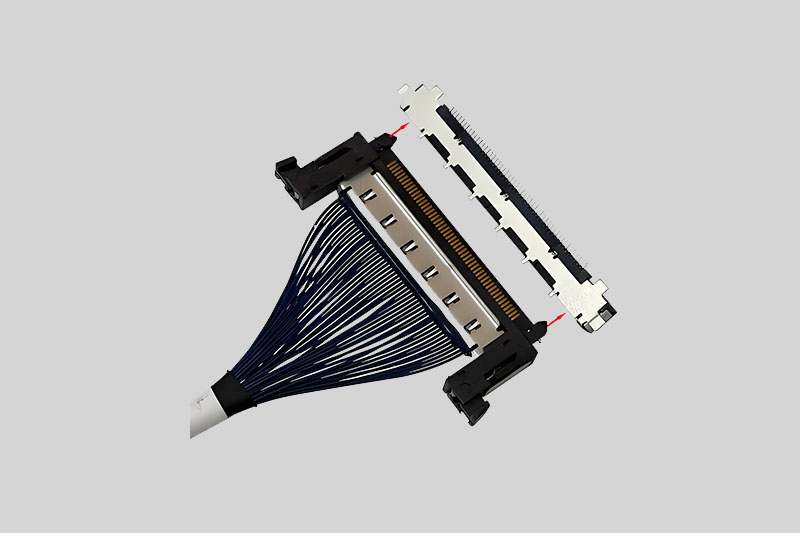

5）板端与锁止：配套插座可选带壳/无壳、直式/直角，插头带导向与机械锁，降低误插和振动脱开风险。

二、客户工程师在哪些项目会用到FI-RE41CL极细屏线

这类线不是只给电视用，研发端更关心“空间小、速率高、要抗干扰”的整机。典型场景如下：

1）TV/广告机/LCD模组：FI-R系列是VESA液晶接口常用极细同轴路线之一，41Pin可承载多对差分、时钟、控制与电源回线，V-by-One高清屏线常用此类焊接头。

2）工业HMI与嵌入式工控：工控屏常要求窄机身、长线序稳定，极细同轴比普通FFC更易做屏蔽，减少电机、电源、继电器环境里的横纹和闪屏。

3）医疗显示/影像设备：对信号干净度、低辐射、可追溯性要求高，FI-RE41CL镀金接触、金属壳屏蔽、100Ω差分，适合超声、内镜显示器、检验设备屏线定制。

4）办公设备与复印机：原JAE FI-R应用场景包含复印机、PC、消费设备；41Pin方案在主机板到操作屏、扫描头显示板之间可替代粗排线。

5）机器视觉/工业相机扩展：若相机或采集卡采用极细同轴差分，需要用FI-RE41CL做短距屏显或高速数据转接，重点验插损、串扰和焊接良率。

三、选型时最容易返工的5个技术点

工程师打样前把下面清单发供应商，能少做两三轮线：

1）引脚定义必须按屏厂datasheet对齐：

● 核对手册是41Pin还是同系21/31/51Pin；

● 标清差分对、时钟、PWM、I2C、电源、地；

● 不要只按“0.5mm 41P”买通用线，引脚映射不对点不亮。

2）线规与线长一起定：

● 短距离薄型选40/42AWG更软；

● 长距离或低衰耗选36/38AWG；

● 线越长插损越大，4K/8K或V-by-One高码率要提前做TDR和眼图。

3）阻抗与屏蔽不能省：

● FI-R标称100Ω，极细同轴每根信号建议独立屏蔽或整体编织+铝箔；

● 金属壳接地要连续，避免“只焊信号不焊地壳”导致EMI预扫失败；

● 工控医疗项目可要求提供屏蔽转移阻抗与辐射摸底数据。

4）焊接与装配良率：

● 0.5mm间距41Pin手工焊桥连风险高，要求供应商有选择性焊接/显微焊接工艺；

● 40AWG极细导体怕过热，回流曲线、助焊剂、剥线长度都要出作业标准；

● 首件做导通、绝缘、短断路、X光或显微镜焊点检查。

5）环境与寿命验证：

● 常规参数可参考‑40~80℃、0.7A/针、200V档（具体以所用规格书为准）；

● 工控加做热循环、振动、湿度老化；医疗加做低挥发与可追溯；

● 插拔寿命按端接方式、锁扣结构和客户规格书确认，不盲目承诺次数。

四、替代、定制与打样，怎么跟线束厂提需求最省时间

很多客户问“原机用FI-RE41CL，二供怎么替代不闪屏”，建议用标准RFQ模板：

1）提供原线照片与两端型号：板端插座型号、屏端插头FI-RE41CL或FI-RE41S等、线长、出线方向。

2）提供电气条件：分辨率、帧率、协议（LVDS/V-by-One/HDMI/eDP）、通道数、最大线长、允许插损。

3）提供结构条件：弯曲半径、固定/动态弯折、是否过铰链、壳体耐压、阻燃UL94/VW-1、RoHS/REACH。

4）定制范围：

● 同型号同引脚直接复制；

● 改长度改出线角度；

● 36/40/42AWG换规降衰耗；

● 加编织网、加磁环、做同轴线束外被定制；

● 41Pin转其他FI-R位数或转FFC/板端时需重画引脚并做兼容测试。

5）打样验收标准：

● 电气：导通、绝缘、耐压、差分阻抗、眼图/误码；

● 机械：插拔、拉力、弯折、锁扣保持力；

● 文件：规格书、PIN图、检验报告、材质证明、RoHS/REACH声明。
