本文面向客户工程师，解析HRS广濑DF56-50P-0.3SD 0.3mm极细同轴连接器在LVDS/MIPI高速链路中的信号完整性设计：从0.3mm高密度、金属壳多点接地、防爬锡、阻抗连续、差分对布线到8K屏驱/相机模组的EMI与串扰管控，提供可落地的选型与调试建议。

一、为什么8K LVDS/MIPI链路要把“连接器”当信号器件看

在8K屏驱、工业相机、无人机云台、智能眼镜等场景，LVDS和MIPI不再是“接通就行”的低速线，而是对眼图、抖动、共模噪声极其敏感的差分通道。很多工程师样机闪屏、花屏、相机丢帧，问题并不在IC，而在“PCB走线—连接器—极细同轴—模组端”这段互连。

1）连接器是阻抗不连续高发点：0.3mm级微型件端子小、过渡区短，若封装、焊接、屏蔽不连续，就会产生回波损耗和模式转换。

2）LVDS/MIPI对共模干扰敏感：差分本身抗共模，但锁扣不良、地回路断裂、屏蔽层虚接，会把外部开关电源/射频噪声耦合进数据对。

3）8K意味着更高码率与更窄裕量：同样小反射，在1080P可忽略，在8K短距高刷新下就可能直接缩小眼图、增加误码。

HRS DF56-50P-0.3SD定位于0.3mm间距、板对极细同轴插头，50位、适配42–46AWG细同轴，可作为高密度短距LVDS/MIPI互连的硬件载体来谈“纯净度”。

二、DF56-50P-0.3SD的硬件底子：小间距但不牺牲屏蔽与接地

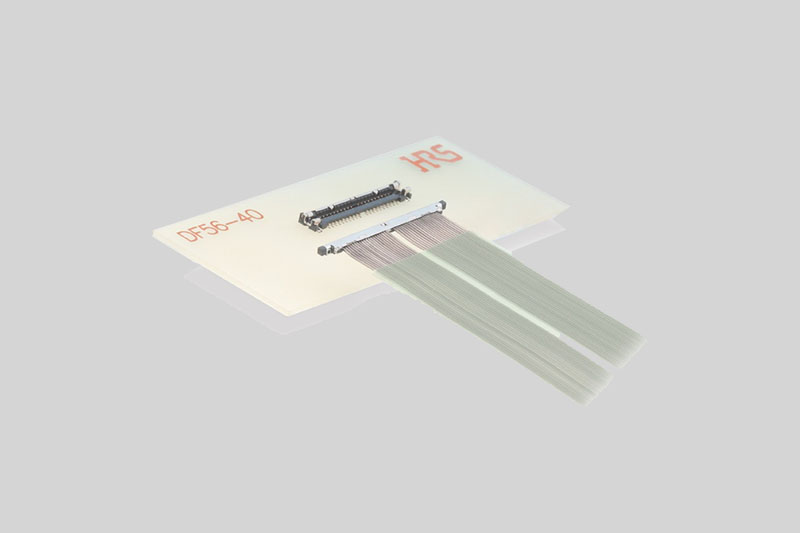

广濑DF56系列官方定位为0.3mm间距垂直嵌合、板对细线同轴用连接器，覆盖26/30/40/50pin，额定30V、0.2A，强调节省空间、小直径铰链、高接触可靠、坚固插头、强化屏蔽、可靠锁扣、防爬锡、RoHS/无卤。放到50P型号上，工程价值可拆成四点：

1）超密但可控的板端占用：0.3mm pitch适合摄像头模组、折叠屏副屏、AR/VR、无人机云台等空间被压缩的结构；50pin可在一组极细同轴里同时排LVDS数据对、MIPI lane、时钟、地、低压电源。

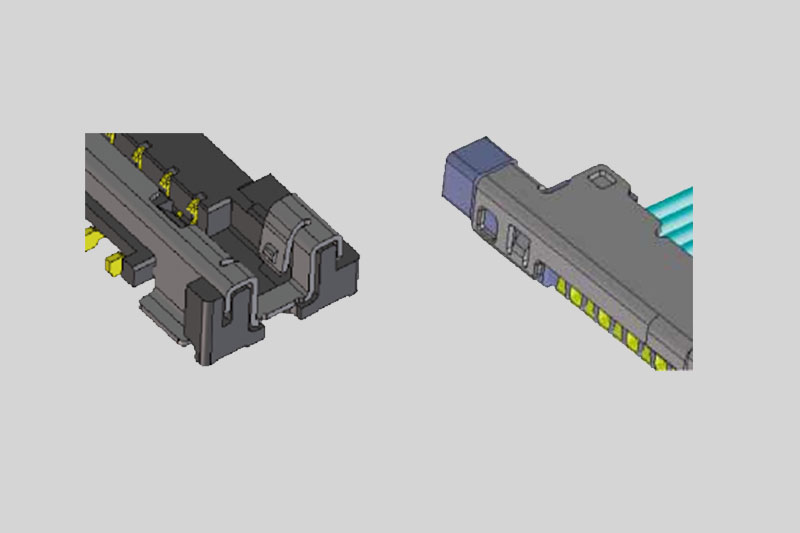

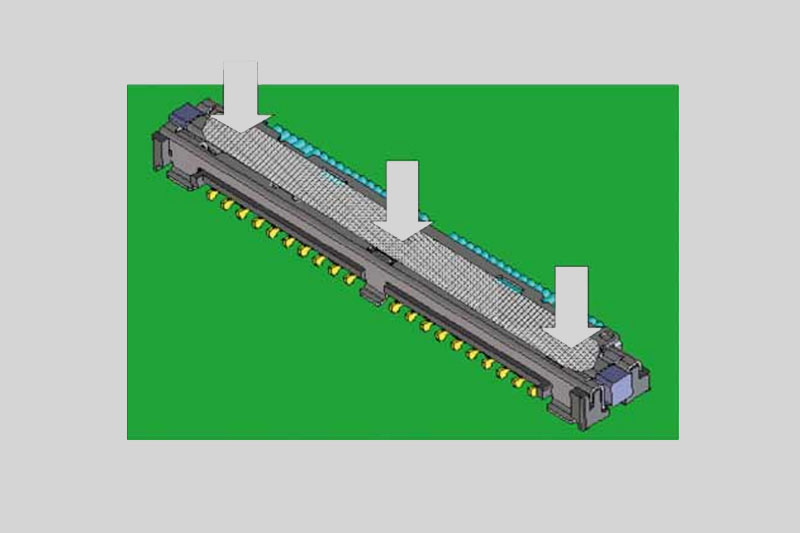

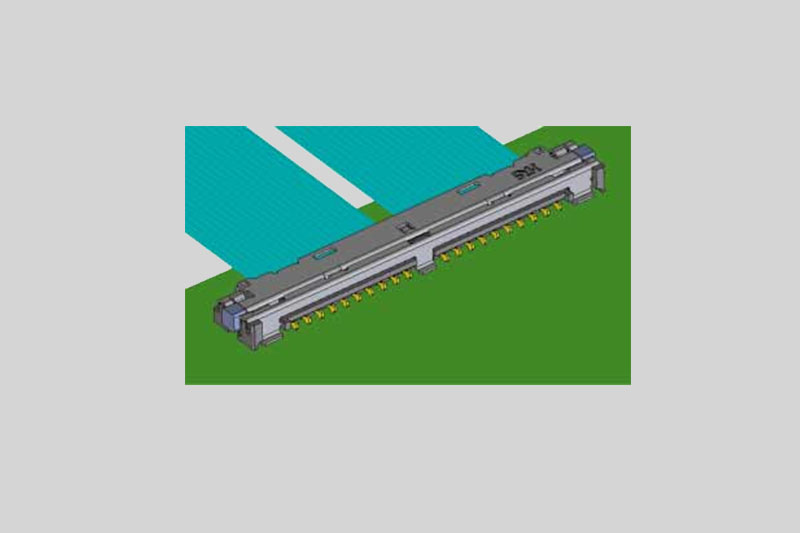

2）金属壳+多点接地：插头/插座金属外壳做多点接触，配合极细同轴外导体，可形成较完整的屏蔽回流路径，降低对外辐射和外界耦合；对LVDS/MIPI的EMI整改更友好。

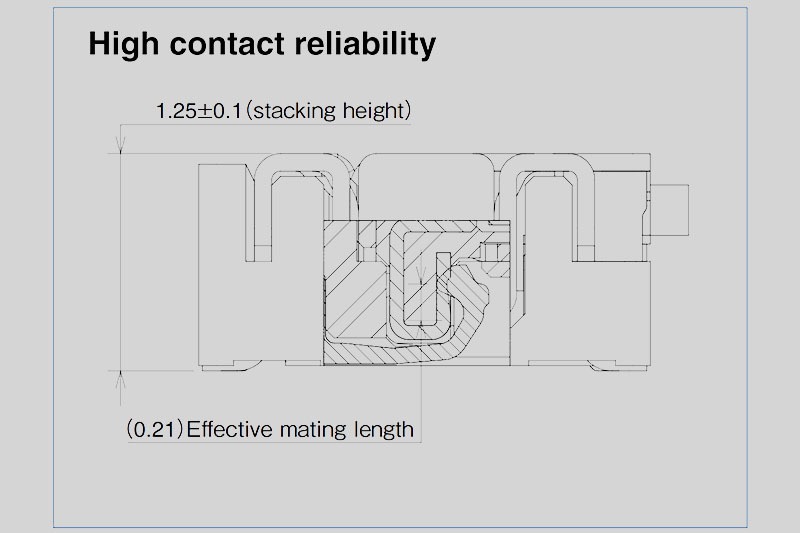

3）锁扣手感与防松脱：DF56采用清晰锁扣/触觉click，四点式锁定思路可减少振动场景下的微动断开；无人机、车载传感、手持设备反复弯折时，接触稳定性直接决定信号“不闪”。

4）防爬锡与精密端接：关键接触区镍 barrier可抑制焊料芯吸，减少回焊后端子脱锡、虚焊；对42–46AWG微同轴手工/自动焊都更稳。

工程师选型提示：不要只问“多少pin”，要同时问“板端封装地焊盘怎么布局、金属壳有几个接地点、线端屏蔽如何360°接续”。

三、LVDS/MIPI“纯净度”的四条硬指标与DF56落地法

客户工程师最关心可验收，不建议只讲“高速不卡”。建议按以下四项做设计边界：

1）差分阻抗连续

• LVDS常用100Ω差分、MIPI D-PHY常见90–100Ω（按模组规格书），整链目标是在“PCB微带/带状线→DF56端子→微同轴→模组焊盘”全程尽量连续。

• 做法：向广濑索取DF56 50P封装与推荐叠层；微同轴让线束厂按目标单端/差分阻抗做线规（如42/44/46AWG配合介质与外屏蔽），不做“随便裁线”；用TDR看连接器过渡区是否有台阶。

2）回波损耗与插入损耗

• 8K短距LVDS/MIPI可要求供应商给S参数或VNA测试：重点看工作基频与谐波段return loss、insertion loss。

• 做法：DF56焊盘避免stub过长，信号过孔旁打地过孔；极细同轴剥线长度、屏蔽编织翻转长度按原厂工艺，不靠现场“修剪”。

3）串扰隔离

• 差分对之间按3W、对间加地、敏感对远离背光电源和DC-DC；DF56 pinmap不要把MIPI lane夹在两路开关电源之间。

• 做法：50pin分配时预留足够GND pin，LVDS clk对单独隔离，MIPI多lane做等长分组。

4）EMI与地回路

• 金属壳多点接PCB地，微同轴外导体两端接壳；避免“信号差分、地只有一点”的悬空屏蔽。

• 做法：板端屏蔽焊盘全爬锡，锁扣后测壳体到系统地阻值；整机跑辐射预扫，定位是连接器泄漏还是FPC泄漏。

四、工程师可复制的DF56-50P调试清单（直接用在项目里）

把上文落到打样和量产，建议按这个顺序走：

1）原理图/pinmap阶段

• 标清：LVDS哪几对、MIPI DSI/CSI几lane、时钟单独对、每对配几个地、背光/触控电源单独分组。

• 不把高速对与复位、I2C、PWM背光放在相邻无地隔离区。

2）PCB封装与叠层

• 用广濑官方DF56-50P-0.3SD封装和钢网建议；0.3mm pitch重点防连锡、防焊盘偏移。

• 信号层紧邻完整地，差分线宽/间距由阻抗仿真定；连接器下方不跨分割。

3）线束定制

• 明确42/44/46AWG、介质、屏蔽结构（单/双屏蔽按8K码率与机内EMI定）、OD是否满足铰链/转轴弯曲半径。

• 要求线束厂出“线序+阻抗+逐根导通+屏蔽接地电阻”报告，而不是只出外观照。

4）样机验证

• 示波器看LVDS/MIPI眼图、抖动；VNA/TDR看通道反射；整机做屏闪/丢帧压力测试。

• 弯曲、插拔、高低温（DF56系列官方工作温区可按具体型号资料确认）后再复测，避免只测“平放新样”。

5）量产管控

• 锁扣力、金属壳接地电阻、微同轴剥头长度、焊点爬锡列入SOP；替代线材先跑S参数再换，不凭“插上能亮”定性。

结语

8K无界视界不是把分辨率堆高就行，LVDS/MIPI的“纯净度”取决于通道每一段都不引入反射、串扰和共模泄漏。HRS DF56-50P-0.3SD以0.3mm五十位、极细同轴、金属壳多点接地、防爬锡锁扣为基础，再把阻抗连续、差分等长、屏蔽双端接地、S参数验收补齐，就能在无人机、工业相机、折叠屏、智能眼镜等空间受限项目里把高速图传做稳。需要DF56-50P-0.3SD封装、极细同轴线规匹配或8K LVDS/MIPI样线方案，可联系我们做选型打样与SI预评估。
