本文面向客户工程师，详解ERNI MiniBridge 294919-E参数边界、同规格替代型号筛选、第二货源验证与高韧性供应链搭建方法，覆盖1.27mm小间距、10位单排、SMT、板到线场景的降交期、降停线风险路径。

一、先搞清楚294919-E的替代边界，避免“只看位数”踩坑

客户工程师做替代，第一步不是找便宜货，而是把原料号的机械、电气、工艺参数锁死。294919-E属于TE/ERNI MiniBridge系列，公开渠道参数可作为替代比对基线：

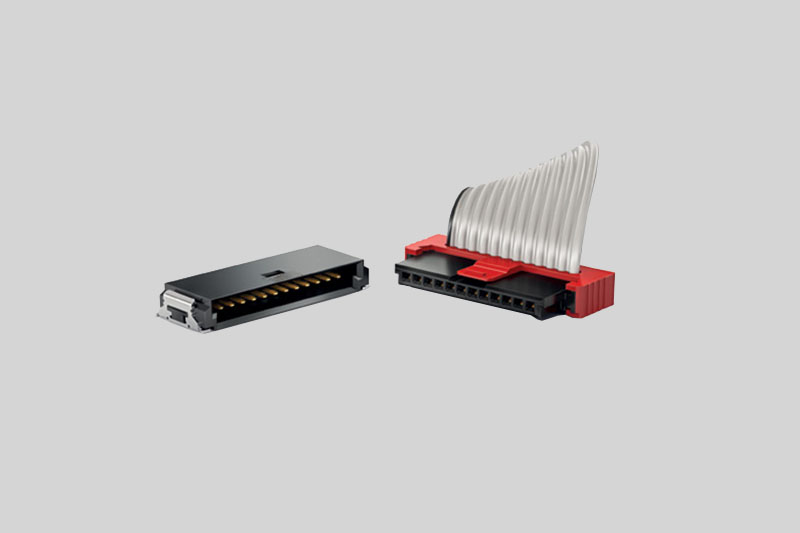

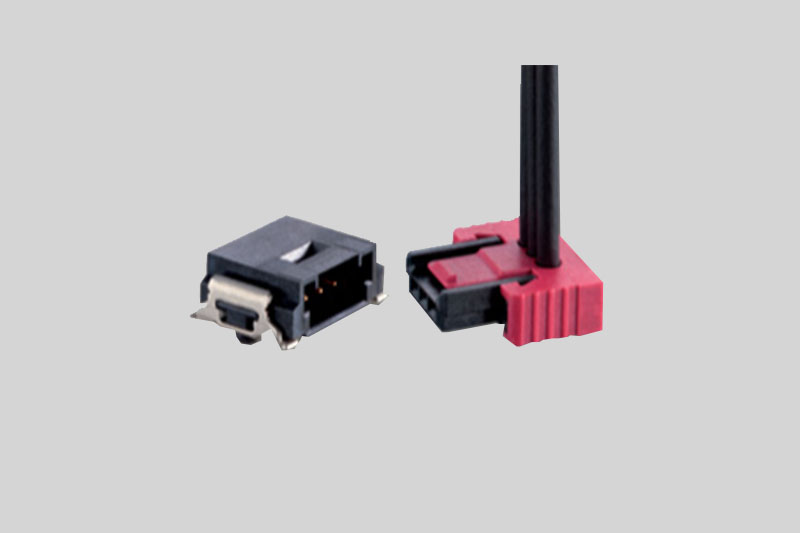

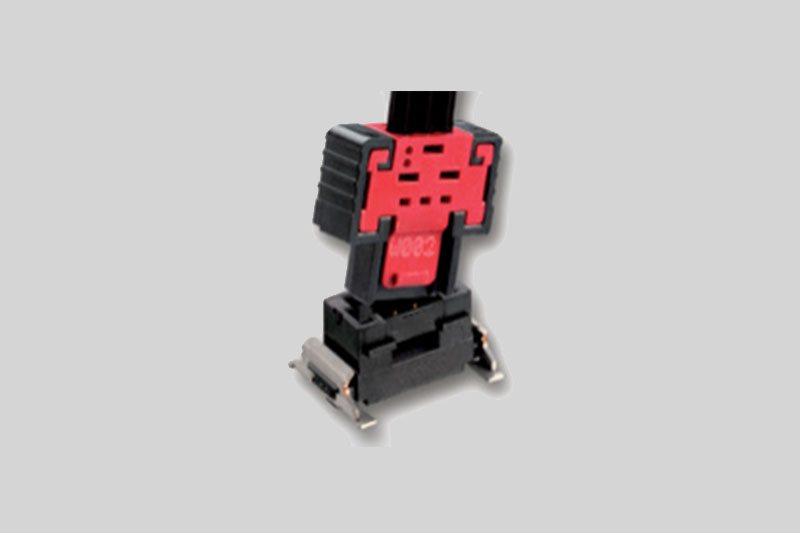

1）基础结构：单排10位、配接间距1.27mm、垂直SMT公头、四壁屏蔽罩、锁扣支座。

2）电气能力：得捷/TE页面标称约5.4A/触点，部分分销资料按不同测试条件给到3.6A、300V口径，正式选型以原厂datasheet和实际应用降额曲线为准。

3）材料与工艺：铜合金端子、配接端镀金、后处理端锡、LCP绝缘、UL94 V-0、工作温度-55~150℃、带板导、拾放焊保持。

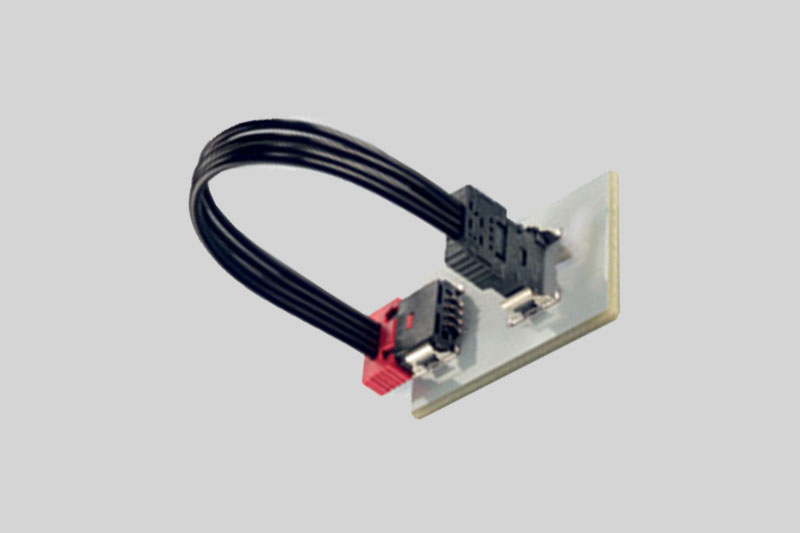

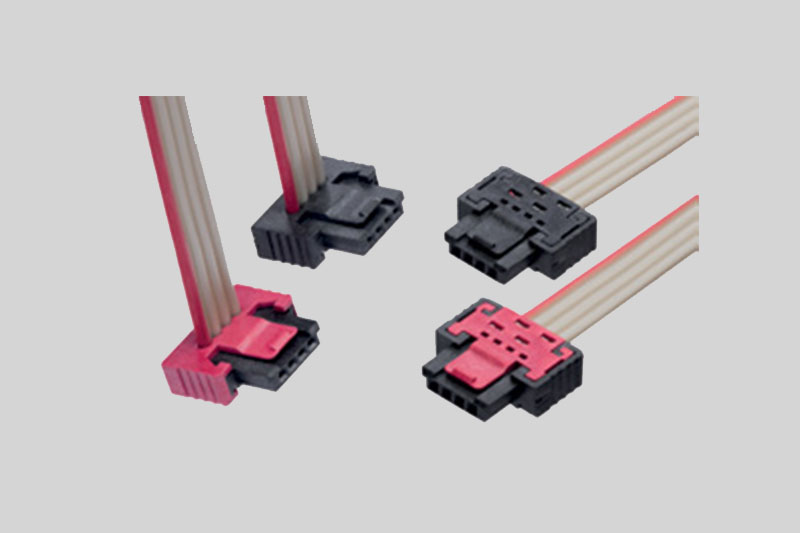

4）应用场景：板到电缆/导线，常配MiniBridge IDC母座使用，适合汽车照明/BMS外围、工业控制、紧凑型电源与信号混布。

替代前建议输出一张“不可妥协参数表”：pitch、位数、排数、公母、SMT还是Through-hole、屏蔽高度、锁扣形式、线规、载流、温区、阻燃。任何一项偏移，都按工程替代而非直替处理。

二、294919-E替代方案的三种路径，按风险分级落地

面对长交期或单源风险，不要把“能插上”当替代成功。可按以下层级推进：

1）同系列原厂横向替代

优先查MiniBridge同1.27mm、同位数、不同高度/出线/锁扣变体。优点是公母匹配、封装习惯相近；缺点是若原厂整体交期长，仅换子型号未必解决供应链韧性。294919-E原厂标准交期在渠道页曾显示22~24周，且存在原材料第二来源PCN，说明原厂本身也会做货源冗余，但客户端仍要自建缓冲。

2）跨品牌同规格直替评估

筛选条件严格按“尺寸+电气+工艺”三重一致：

• 尺寸层：1.27mm pitch、10位单排、垂直、SMT、屏蔽总高接近5.25mm级、PCB land可比对；

• 电气层：单针载流按实际环境温度降额，150℃温区、镀金接触、接触电阻和绝缘耐压提供报告；

• 工艺层：支持卷带、拾放、回流焊，MSL、焊盘保持力、共面度达标。

跨品牌即使“看起来一样”，公母插入行程、锁扣啮合深度、防呆角不同也会导致良率问题，必须做对插验证。

3）工程替代/再设计替代

当找不到完全drop-in料号，可评估换母座体系、改PCB封装或改用1.27mm其他桥接系列。汽车高振动场景可对比ERNI MicroBridge等1.27mm车规体系，其资料强调LV214、USCAR、双锁、防误插等能力；但换系列涉及母座、线序、锁扣重构，只适合新项目或小批验证后导入。

三、客户工程师的替代验证清单，决定能不能进BOM

建议把“样品—小批—量产”分成四道关，减少售后返修：

1）图纸与封装关

比对公头外形、屏蔽墙、定位柱、SMT焊盘、锁扣位置；用原厂3D STEP/DXF做PCB叠板干涉检查。294919-E有TE原厂CAD/STEP资源可索取，替代料必须提供同精度模型。

2）电气与温升关

做常温接触电阻、额定电流、温升；高温箱按实际机箱温度做降额，不拿25℃标称直接算BOM。若原应用接近150℃上限，替代料需提供高温老化后接触电阻漂移数据。

3）机械与环境关

汽车/轨交/工程机械重点做随机振动、热循环、插拔寿命、锁扣保持力；可参照LV214、USCAR-2思路出报告。工业控制补充湿热、盐雾、UL94阻燃和绝缘耐压。母座若同步替换，要单独验证IDC/压接线规适配性，避免线耳拉脱力不达标。

4）产线试产关

先跑50~200套小批：回流炉温、AOI共面、锁扣手感、插拔力CPK、返修拆装次数。只有小批良率和故障率达标，再写PCN变更单进量产。

四、用“双源+滚动预测”把供应链韧性做成制度

替代型号只是技术层，真正防停线要靠采购流程：

1）关键料分级

294919-E这类1.27mm小间距、单源长交期、无它不停线的料，列入A类关键连接器。建立“原厂主源+已验证副源”双编码，BOM可挂优选和备选两个MPN。

2）安全库存与LTB策略

按项目爬坡曲线设动态安全库存；原厂PCN、EOL、交期超阈值时触发Last Time Buy。渠道信息显示该料存在原材料第二来源变更和长交期波动，客户不能等缺货再找样。

3）替代库版本化

每个替代料维护一份验证包：datasheet、3D、RoHS/REACH、PPAP/材质证明、振动/温升报告、小批良率。工程师新项目可直接调用，采购可按验证等级询价。

4）滚动需求共享

给原厂/代理/备选供应商月度滚动12周预测，长交期料提前锁产能。连接器交期风险可通过现货、多供应商、替代型号、生命周期核查共同降低。

五、工程师落地建议

如果你正在用294919-E但遇到交期22周以上、母座配线变更、汽车振动复验或国产化降本，建议按“先出原BOM—再出PCB封装—再配母座型号”的顺序做替代短名单。我们可基于你的现用294919-E应用（位数、线规、载流、环境温度、锁扣方向）提供：①同1.27mm 10位SMT公头兼容表；②跨品牌直替/工程替代评分；③小批验证项目清单与样品比对模板。把验证前置到EDA选型阶段，比量产前临时换料至少节省数周返工周期。

需要进一步做294919-E替代选型，把当前母座型号、线径、工作温度、目标交期和年用量发来，可直接出参数比对表与第二货源导入路线。
