详解 ERNI MaxiBridge 474034-E 的规格边界、配接关系、12A载流降额、LV214/USCAR-2振动可靠性，以及在汽车BMS/车灯和工业机器人/传感器中的落地方法，帮助客户工程师快速完成高可靠线对板连接设计。

一、先厘清474034-E是什么：别把母壳当公头

做选型文档前，先把料号属性讲准，否则BOM容易配错。474034-E属于TE/ERNI MaxiBridge系列：

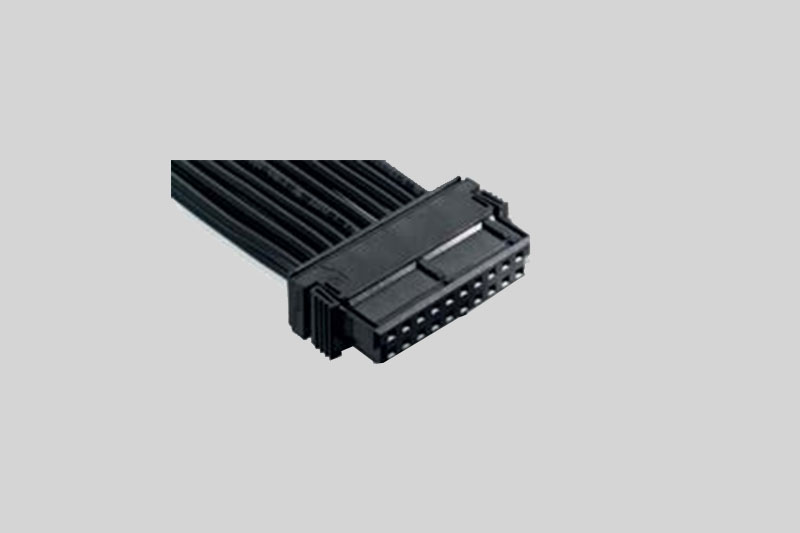

1）产品形态：10位矩形连接器外壳（母头插座外壳），2×5排布，2.54mm间距，压接端子用，不含触点。

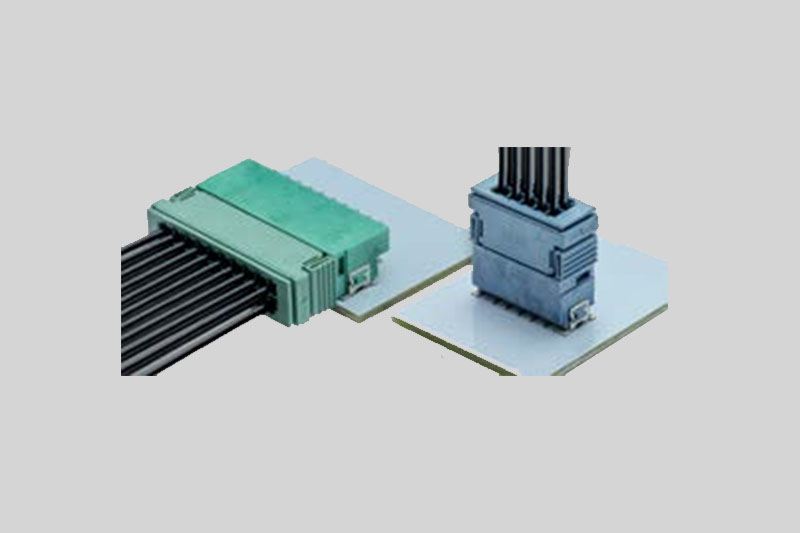

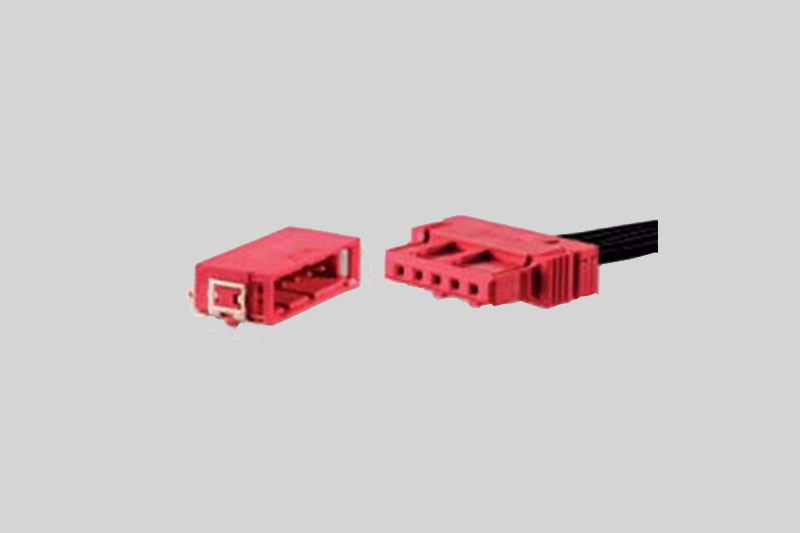

2）配接关系：公头通常是PCB侧SMT垂直或直角连接器，母侧是压接电缆组件插入本外壳；所以474034-E不是“板端件”，而是“线端外壳”。

3）线规范围：系列支持26/24/22/20/18 AWG，载流随线径变化。

4）系列能力：单触点最高12A、工作温度-55~150℃、彩色编码防错、双侧锁扣、符合LV214与USCAR-2。

工程师写替代或询盘时，不能只写“474034-E直替”，而要写清：公头型号、母壳型号、压接端子型号、线规、锁扣颜色编码、是否需要Tape&Reel公头。

二、为什么适合汽车电子：高振动+中等大电流场景

MaxiBridge不是高压大电流平台件，但在“板+分散执行器”场景非常顺手。

1）前照灯与车外照明

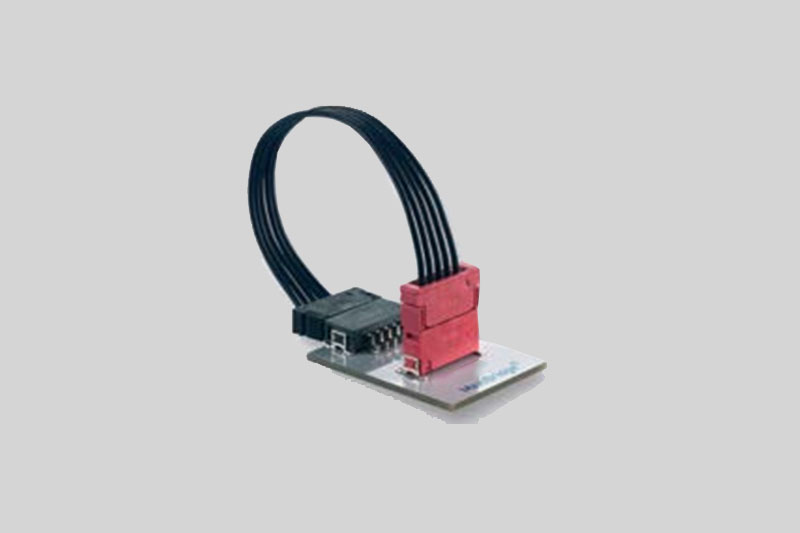

LED驱动板到灯组线束常需数A级供电+信号反馈。2.54mm间距比1.27mm更易布线和返修，黑色/蓝/绿/红编码可区分左右灯组或远近光线束。

2）BMS与混动/电动电力电子

电池管理外围、采样板、低压执行器、风扇、阀控线束可用MaxiBridge做板到线出口；12A/针能力足够中小功率分支供电。

3）传感器、开关面板、HUD周边

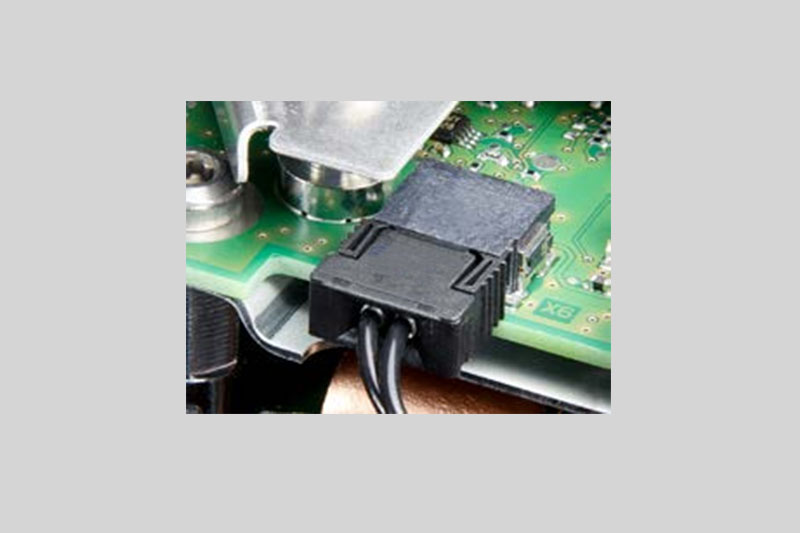

振动环境最怕端子退针。474034-E母壳配合压接端子有二次锁止，线缆双侧锁扣抗振；配合公头SMT保持力，适合车门、底盘、灯腔等中振动区。

4）汽车验证边界

项目若走车规，建议按USCAR-2/LV214做振动、温升、插拔、接触电阻漂移；温度循环常见-40~150℃，温升限值按客户规范（常见参考≤55K）。

三、工业自动化里的典型用法

工业场景不一定标车规，但同样看重“别松脱+好布线+能载流”。

1）机器人关节/执行器线束

关节模组内电机、编码器、制动器分支线可用10位母壳汇总到控制板公头；180°出线母座占用Z向低，适合窄腔体。

2）PLC、IO模块、传感器集线

数字量/模拟量混排时，用编码防错避免现场插错；2.54mm间距允许18AWG电源针+细线信号针混用。

3）风扇、泵、阀块、显示面板

这类“板→分散单元”正是MaxiBridge原厂定义场景；相比普通2.54mm排针，锁扣和抗振更适配产线设备长期运行。

4）医疗与检测设备延伸

光谱仪、诊断设备、超声探头线控也可借用同逻辑，但需注意医疗认证、屏蔽与ESD并非474034-E本身默认提供。

四、客户工程师选型与验证清单

别只按“10位2.54mm”找替代品，建议按下面顺序锁参数：

1）接口三层确认

• 公头：垂直/SMT还是直角/SMT，针数2×5，高度与PCB净空

• 母壳：474034-E或同编码变体，颜色编码是否匹配防错

• 端子：压接型号、线规、镀层、插拔力

2）载流降额

标称12A/触点是有前提的，实际按线规、环境温度、相邻针同时通电比例降额；10位全通流时不能简单×10。

3）锁扣与防错

确认公母双侧锁扣啮合声、解扣方式；颜色编码和定位键要和整机BOM绑定，避免产线混插。

4）小批验证项目

• 回流焊后公头共面度、虚焊

• 压接线拉脱力、端子保持力

• 振动台随机振动后接触电阻

• 高低温循环插拔手感

• 盐雾/湿热（车规或户外设备加做）

五、供应链与替代导入建议

474034-E渠道货期常显示19~21周级别，项目量产要提前锁源。

1）BOM分层

主源：TE/ERNI原厂；备源：同规格验证过的2.54mm MaxiBridge兼容系；禁止未验证“外观相似”料直接替换。

2）替代评估维度

尺寸（2×5、2.54、锁扣位置）→ 电气（载流、耐压、接触电阻）→ 工艺（压接模具、SMT公头共面）→ 车规（LV214/USCAR-2报告）。

3）工程变更动作

换母壳或公头必须重做配接验证；只换同厂同编码颜色不算变更，换跨品牌要走PCN+小批。

4）引流对接建议

如果你在用474034-E，建议整理三样东西发供应商：①当前公头型号 ②线规与每路电流 ③使用温度与振动等级。这样拿到的不是“参数表”，而是可进BOM的配接清单。

六、总结：474034-E的价值不在“能插上”，而在系统可靠性

对汽车电子工程师，它解决的是灯组/BMS外围线束的抗振与防错；对工业自动化工程师，它解决的是机器人、IO、执行器线对板长期不掉线。选474034-E时，重点看公母配接完整性、压接线规、锁扣编码和振动报告，而不是单看10位2.54mm。

我们可基于你的实际项目提供：474034-E公母配接BOM、压接端子型号、跨品牌同规格比对、LV214/USCAR-2验证清单。需要的话把当前公头型号和线径发来，可直接出选型表。
