本文从客户工程师视角解析 I-PEX CABLINE-CA 20633系列在20Gbps/lane高速传输中的应用优势，涵盖0.4mm间距结构、极细同轴线适配、机械锁扣、阻抗与EMI控制、PCB布线建议及测试验证，帮助硬件项目提前规避高速互连风险。

一、为什么下一代设备开始盯上 CABLINE-CA 20633

（1）高速接口正在往“更高速率+更小空间”两端挤压

现在的笔记本、平板、AR/VR、工业相机、医疗影像模组和车载显示链路，已经不满足于传统 FPC 或普通板对线方案。USB4、Thunderbolt 3、eDP HBR3、MIPI 高速摄像头接口都在把单通道速率推到 10Gbps 甚至 20Gbps 以上。

（2）传统连接器的瓶颈不在“能不能插上”

客户工程师真正头疼的是：插损超标、眼图闭合、串扰抬升、EMI 辐射失败、震动后接触不良。此时连接器不再是机械件，而是整个高速通道里最敏感的“不连续点”之一。

（3）I-PEX CABLINE-CA 20633 的定位

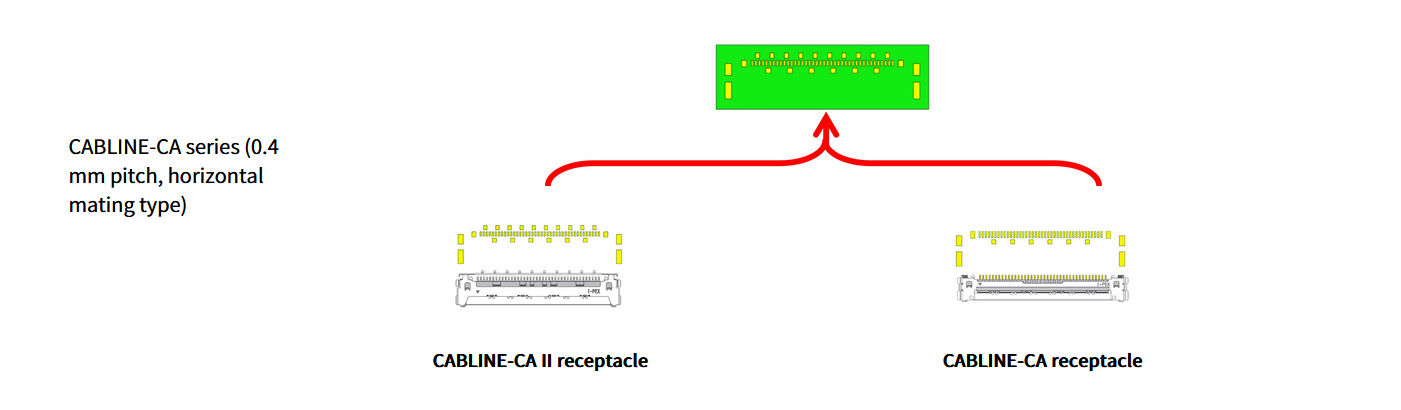

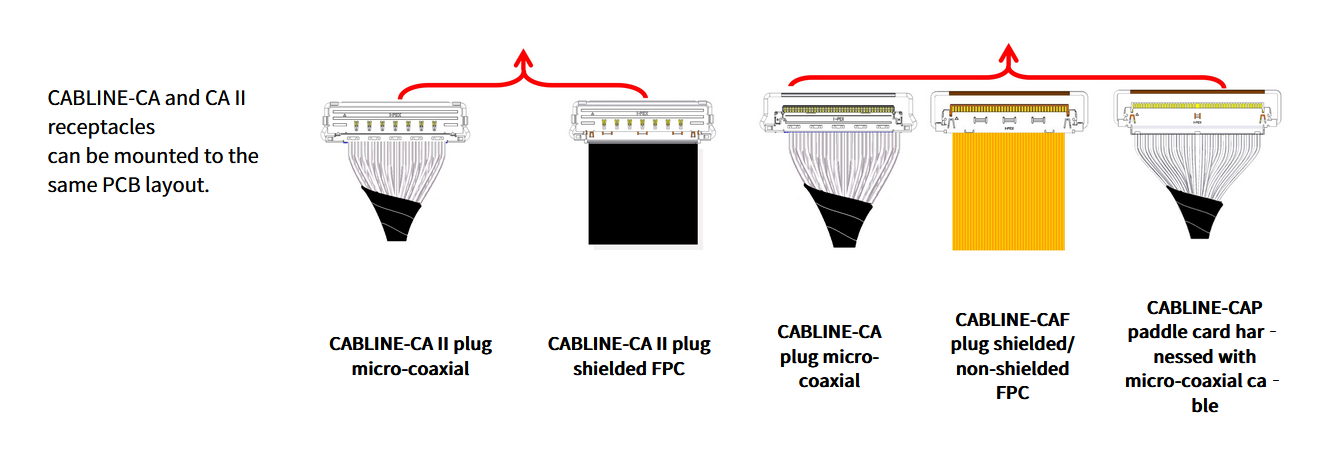

20633 是 CABLINE-CA 系列中线对板端的 plug 料号前缀，配合 20525 系列板端 receptacle 使用，主打 0.4mm 间距、水平对插、极细同轴线、机械锁扣和高速差分传输，常被用于内部模块间高速信号互连。

二、20633系列的核心参数与结构特点

（1）基础规格

• 接点间距：0.4mm

• 对插方式：水平（horizontal mating）

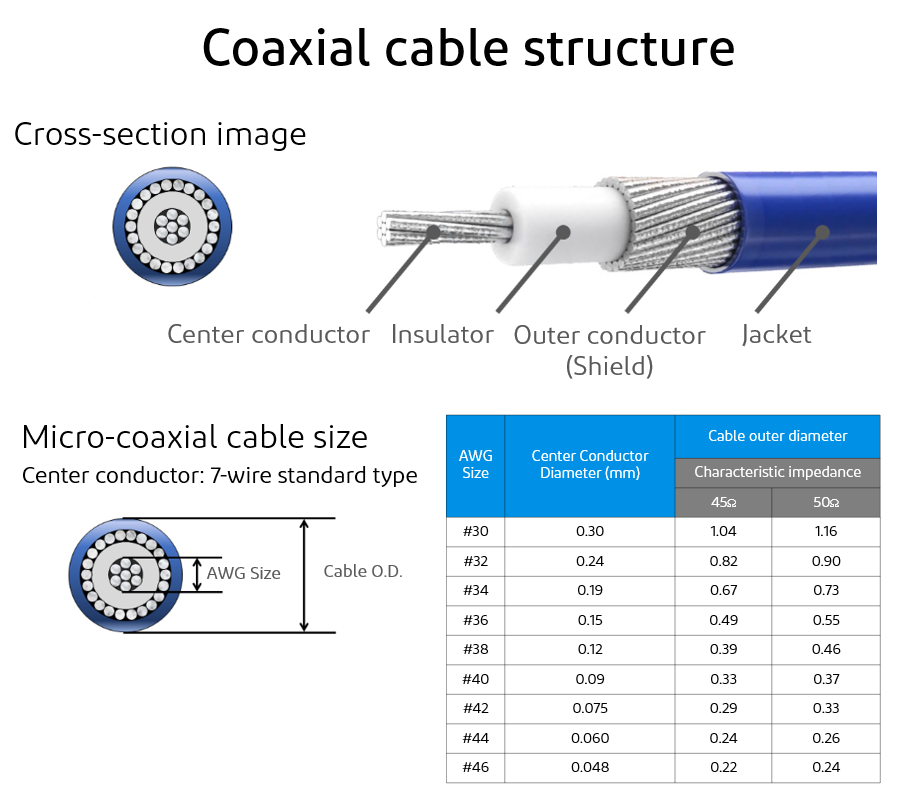

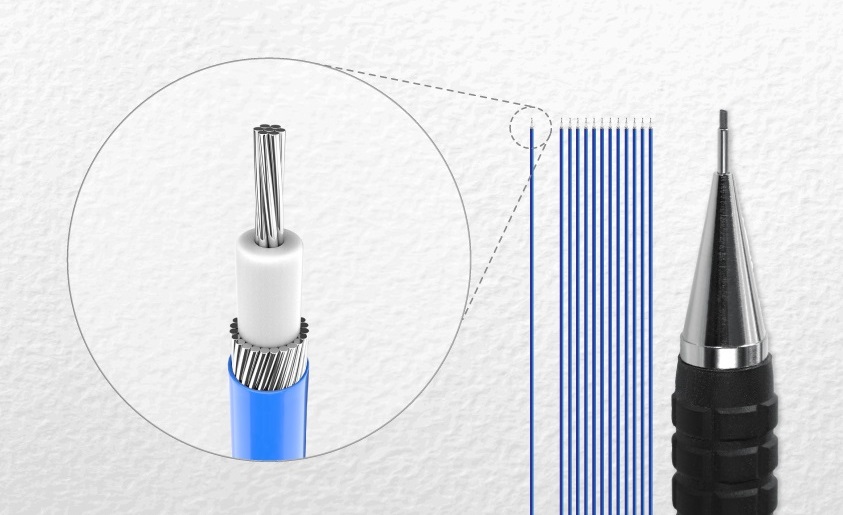

• 适配线材：Micro-Coaxial AWG#38～#44、Discrete Wire AWG#34～#36、Twinax

• Pin 数：10/12/20/30/40/50/60 可选

• 额定电流：随线径与针数变化，例如 AWG#44 约 0.1A/针，AWG#34 约 1.0A/针

• 工作温度：-40℃～+85℃

（2）高速性能定位

官方目录与工程资料将其定位为 Thunderbolt 3（20Gbps/lane）级微同轴方案，也可覆盖 USB4、eDP、HDMI 2.0、V-By-One HS、MIPI 等参考速率场景。

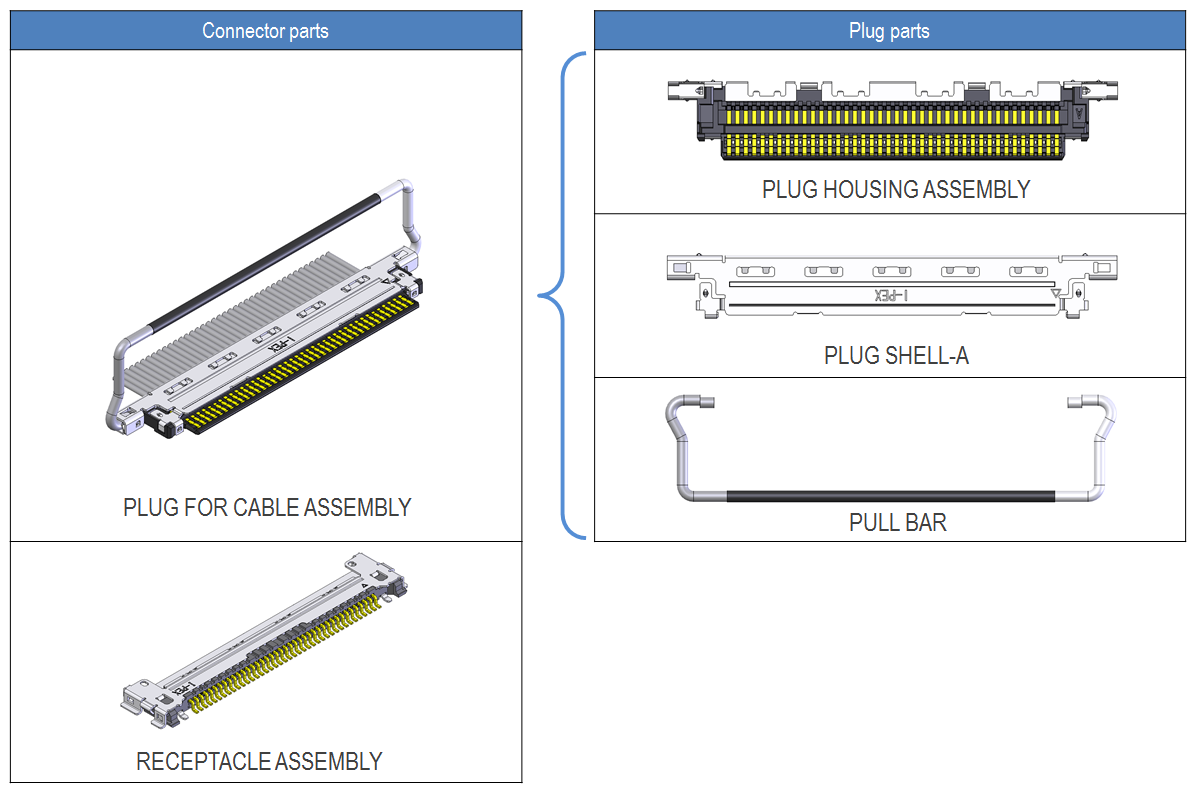

（3）机械锁扣设计

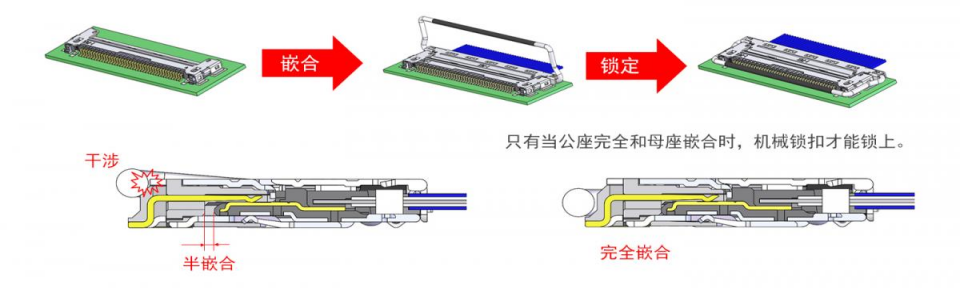

20633 plug 带 locking bar，只有公头完全插入母座后才能锁紧。这点对客户工程师很实用：

1. 防止产线半嵌合导致信号时通时断；

2. 防止设备振动、跌落、热胀冷缩后退针；

3. 维修返修时有明确手感反馈。

（4）屏蔽与接地结构

微同轴线本身带屏蔽层，配合连接器壳体多点接地，可显著降低差分转共模的风险，也方便做 EMI 控制。

三、它如何解决高速连接的几个典型挑战

1. 阻抗不连续

高速差分信号最怕连接器区域出现阻抗跳变。CABLINE-CA 采用微同轴结构，信号回路更靠近屏蔽层，比普通 FFC 更容易维持稳定差分阻抗。

工程师使用时要注意：

• 板端差分线宽/间距延续到 receptacle pad；

• 禁止在高速对下方随意开槽；

• 参考平面保持连续。

2. 串扰（Crosstalk）

0.4mm 间距很密，但微同轴每根线独立屏蔽，天然比并行裸线好控。若做多通道布局：

1. 相邻高速对之间尽量保留 GND 或屏蔽间隔；

2. 差分对内两根线长度匹配；

3. 不同速率组（如 20G 与低频 I2C）物理分离。

3. EMI 与共模噪声

很多项目板内走线没问题，一到整机上电辐射超标，原因常在“屏蔽断点”。

20633 方案的建议做法是：

• 同轴屏蔽编织层 360° 端接到 plug 金属壳；

• 板端壳接地弹片接触 PCB GND；

• 多点接地过孔围在连接器区域；

• 不采用“猪尾巴”单线接地。

4. 振动与可靠性

工业、车载、医疗手持设备会面临反复振动。机械锁扣+微同轴柔性线材组合，能降低因松脱造成的接触电阻漂移，也减少眼图随机抖动。

四、客户工程师选型时要看什么

（1）先算通道预算，不要只看“20Gbps”标语

连接器只是通道一部分，总插损还要算：

• PCB trace 长度

• via 残桩

• 同轴线长度与 AWG

• 板端 receptacle

• 对端设备容限

（2）Pin 数不是越多越好

60pin 密度高，但当前需求若只有几对高速差分，可考虑 20/30/40pin，降低布线压力和成本。

（3）线径选型平衡信号与可加工性

• AWG#44：更细更软，适合空间紧凑，但损耗略高；

• AWG#40/#42：高速项目常用平衡点；

• AWG#38 及以上：损耗更低，但线硬、弯折半径要大。

（4）确认协议适配

20633 可作为高速差分互连载体，但是否通过某协议合规，还要看：

1. 线材规格；

2. PCB 叠层；

3. 等长与时序；

4. 整机 EMI 测试。

五、PCB 与线缆组装设计建议

1. 连接器下方地平面连续

   不要跨分割，差分对下方参考层稳定。

2. 过孔残桩控制

   多层板建议背钻或盲埋孔，减少四分之一波长谐振。

3. 差分对称

   同组内 P/N 长度差按协议要求控制，通常越高速越严。

4. 锁扣方向留操作空间

   水平对插要注意主板装配顺序，避免外壳挡住 pull bar。

5. 线缆弯曲半径

   微同轴线虽细，但高速线不建议死折，出厂弯曲尺寸按 I-PEX 推荐执行。

六、验证阶段必须做的几项测试

（1）TDR 阻抗连续性

看板端→连接器→线材是否出现明显反射台阶。

（2）VNA 测 S 参数

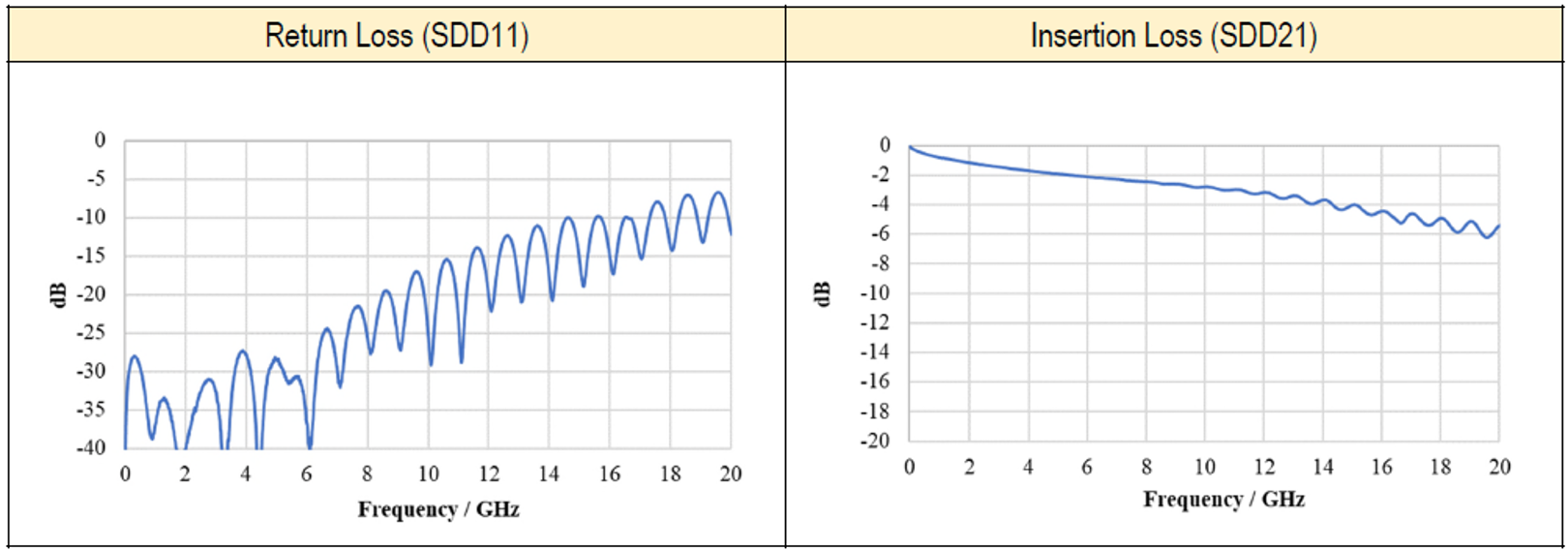

重点关注插入损耗 IL、回波损耗 RL、近端/远端串扰。

（3）眼图测试

用实际 SERDES 或图案发生器跑 10G/20G，看眼高眼宽余量。

（4）机械可靠性

插拔次数、半锁扣防呆、振动后接触电阻变化。

（5）EMI 预扫

早期用近场探头查连接器周边辐射，比整机暗室返工省成本。

七、典型应用场景

• 笔记本/平板内部主板↔显示屏 eDP 互连

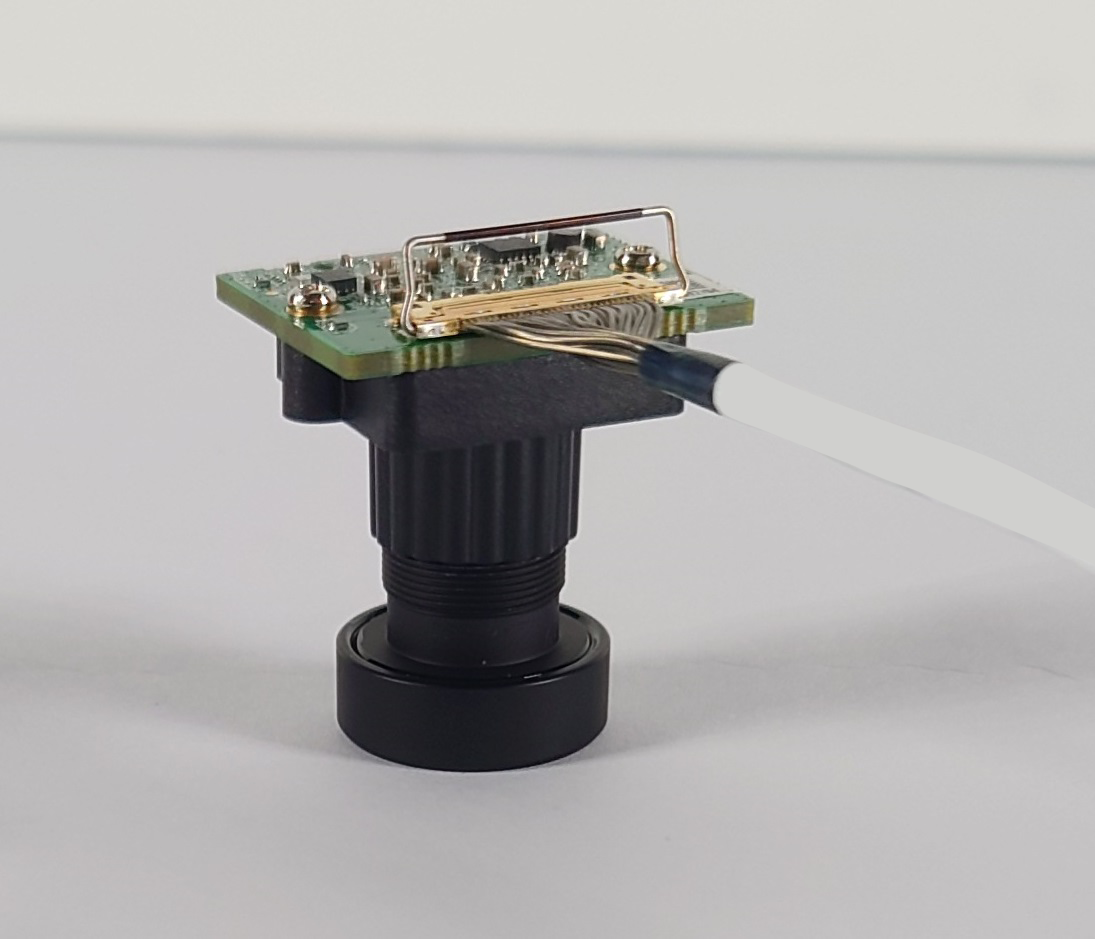

• 高速摄像头 MIPI 同轴传输

• Thunderbolt / USB4 内部转接小通道

• 工业视觉相机与主控板连线

• 医疗设备高密模块互连

• AR/VR 头显内轻量高速线束

这类场景共同特点是：空间小、速率高、不允许频繁售后返修——正好对应 CABLINE-CA 20633 的设计初衷。

八、总结：它适合什么样的项目

如果你的项目符合下面几条，20633 系列值得重点评估：

1. 单通道 ≥10Gbps，或需预留 20Gbps/lane；

2. 板间空间薄，需要 0.4mm 级高密度；

3. 使用极细同轴线做内部互连；

4. 有振动、便携、可维护性要求；

5. 工程师愿意做通道仿真而不是“插上试试”。

I-PEX CABLINE-CA 20633 并不是单纯“更小更便宜”的连接器，而是把微同轴屏蔽、机械锁扣、低剖面水平对插、高速差分结构打包在一起的方案。对客户工程师来说，选它省下的不是一颗料的成本，而是调试阶段来回改板、EMI 重测、售后接触不良的时间。
