国产 I-PEX 20454 替代方案怎么样？工程师选型前先看这几点

0

面向硬件研发、结构工程师和采购，系统讲解 I-PEX 20454 连接器的国产替代可行性，涵盖引脚兼容、阻抗屏蔽、线束工艺、验证测试和供应链风险，帮你判断国产方案能不能直接替换。

一、先搞清楚 I-PEX 20454 到底是什么

很多工程师在 BOM 里看到 I-PEX 20454，第一反应是「找個便宜替代品」，但真正替换前要先确认它属于哪一类器件。

I-PEX 20454 属于 CABLINE-VS 系列的极细同轴线插头连接器，常和 20455 板端母座配对使用，不是普通 FPC 插座。

核心规格先对齐：

  1. 间距：0.5mm，属于高密度微间距连接器；

  2. 合高：最大约 1.10mm，适合超薄屏模组和笔记本转轴区；

  3. Pin 数：常见 20P / 30P / 40P / 50P；

  4. 线材：适配 AWG36～AWG46 极细同轴线；

  5. 速率：单通道可覆盖 20Gbps 级别，部分资料标到 32Gbps，用于 eDP、USB4、Thunderbolt 4、PCIe Gen4、V-By-One HS 等；

  6. 结构：水平对插 + 机械锁扣，防止未到位啮合或振动脱落。

工程师注意：20454 是「插头端」，真正配对的是板端 20455 母座。替代时不能只换线端，也要确认母座脚位、锁扣位置和焊盘是否一致。

二、国产替代方案到底值不值得做

结论先给：消费电子、工业显示、车载屏线这类非极限可靠场景，国产成熟方案已经可以评估替换；服务器、医疗核心模块、车规安全件不建议盲目切。

国产替代的价值主要在三点：

1. 成本下降明显

原装 I-PEX 进口料受品牌溢价、关税和物流影响，40P 级别价格偏高。国产替代连接器单体成本通常能压低一截，配套极细同轴线束整体 BOM 也可优化。

2. 交期更可控

进口料交期波动大，急单容易卡产线。国内厂打样一般 3～7 天，量产交期比原厂海外链快很多。

3. 定制空间更大

线长、屏蔽层、点胶、补强、端子镀层、锁扣颜色、出货包装都能按项目调，这方面比原厂灵活。

但别只盯着「便宜」：

如果国产件只是外壳长得像，端子弹片、镀层、阻抗和锁扣力不对，量产就会出现闪屏、虚焊、插拔松脱。内容图20454-5

三、判断「能不能替代」看这 6 个硬指标

国产替代不是 Pin 数对上就能换，工程师要按下面顺序核对。

1. 脚位与焊盘兼容

  • Pin 定义是否一致（GSSGSSG 等差分排列）；

  • 焊盘尺寸、间距、基准角是否一致；

  • 是否支持原 PCB 不动改板。

做不到 Footprint-to-Footprint，就不叫直接替代。

2. 机械尺寸与合高

  • 0.5mm 间距下，端子位置偏差 0.05mm 就可能影响接触压力；

  • 最大高度是否 ≤1.10mm；

  • 锁扣啮合方式是否同向、同行程。

建议拿二次元影像仪测端子位置度，关键尺寸 CPK 低于 1.33 要谨慎。

3. 线材与阻抗

20454 不是 FFC 软排能随便顶替的，必须极细同轴线：

  1. 线规选 AWG38～46 看长度与损耗预算；

  2. 差分阻抗按 100Ω 管控；

  3. 单端同轴按 50Ω；

  4. 屏蔽层要多点接地，否则 EMI 容易超标。

屏线越长、速率越高（如 8K eDP、USB4），越要看 TDR 阻抗曲线，不能只看「通断」。

4. 电气性能对标

至少核对：

  • 接触电阻（四端法）；

  • 绝缘电阻；

  • 耐压；

  • 插入损耗 Insertion Loss；

  • 回波损耗 Return Loss；

  • 串扰 Crosstalk。

高速场景建议用 VNA 测 S 参数，再跑一次眼图。

5. 插拔结构与锁扣力

原厂 20454 有机械闭锁，防止半插合：

  1. 插入力是否顺滑；

  2. 拔出力是否够防脱落；

  3. 锁扣会不会刮端子；

  4. 产线手动对插是否容错。

锁扣太松会震脱，太紧会撕连接器，手感应接近原厂。

6. 镀层与寿命

微间距高速连接器最怕省镀层：

  • 接触区金厚是否够；

  • 底镀镍层是否完整；

  • 弹片材质是磷青铜还是铍铜替代；

  • 插拔寿命标称多少，实测多少。

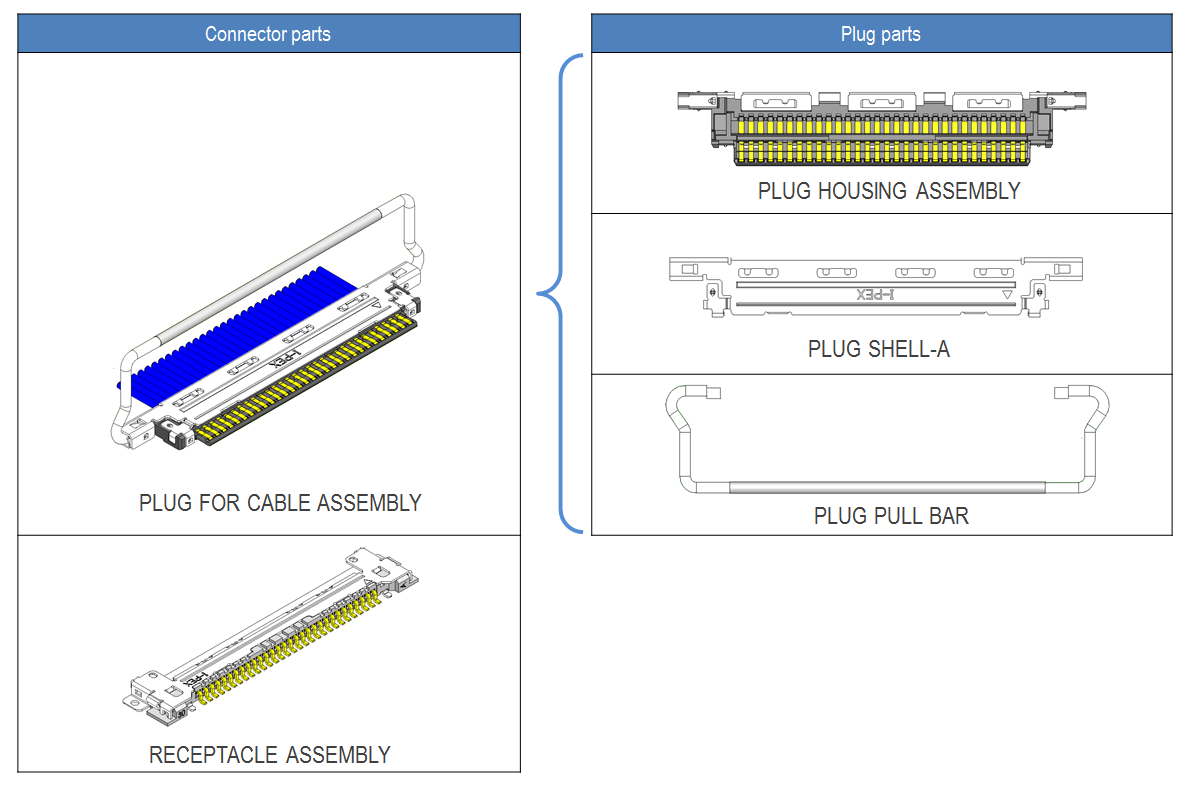

消费类可放宽，工业/车载建议按 500 次以上插拔做摸底。内容图20454-1

四、国产替代验证流程（别跳过）

样品看着能对插 ≠ 可量产。建议按下面五步走：

第一步：尺寸全检

  • 端子 X/Y 位置；

  • 塑壳外形；

  • 锁扣行程；

  • PCB 焊盘比对；

  • 3D 模型装配干涉检查。

第二步：电气基础测试

  1. 四线法测接触电阻；

  2. 绝缘电阻；

  3. 耐电压；

  4. 通道间阻值偏差。

第三步：高速信号测试

  • TDR 看阻抗是否跳变；

  • VNA 测 S11 / S21；

  • 实际跑 eDP / USB4 / PCIe 眼图；

  • 长线衰减值对比原厂线束。

第四步：可靠性环境测试

按应用场景选：

  • 温度循环 -40～85℃；

  • 湿热老化；

  • 振动瞬断监测；

  • 插拔寿命；

  • 回流焊共面度与润湿检查。

车载项目还要加盐雾、冷热冲击、EMC 辐射。

第五步：小批试产

别直接全量切，先跑 500～2000pcs：

  1. SMT 良率；

  2. 插接线良率；

  3. 整机闪屏/掉链；

  4. 三批来料一致性；

  5. 供应商是否给规格书、镀层报告、第三方测试报告。

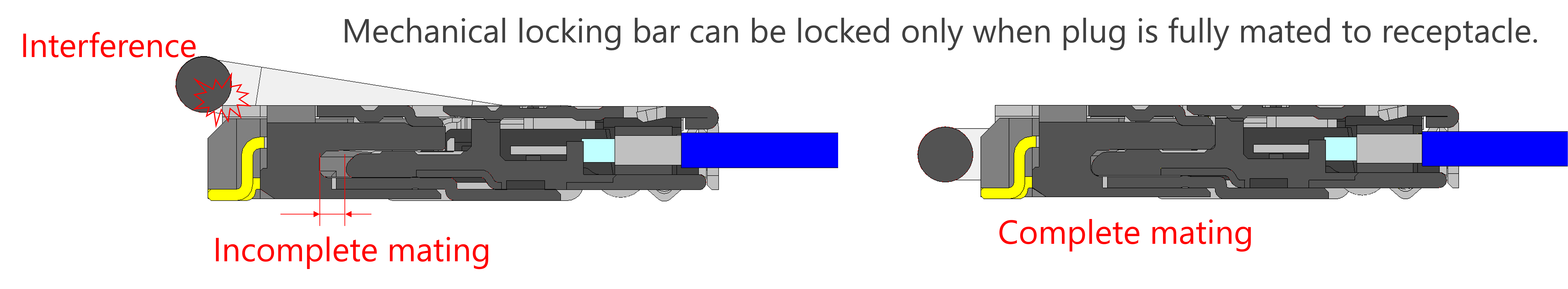

内容图20454-4

五、哪些场景适合用国产 20454 替代

✅ 适合：

  • 笔记本副屏线、工业平板；

  • 摄像头模组到主板同轴线；

  • AR/VR 内部高速线；

  • 无人机图传；

  • 非安全件车载显示；

  • 成本敏感消费电子。

⚠️ 谨慎：

  • 车规 ADAS 主摄像头；

  • 服务器背板；

  • 医疗设备核心影像链；

  • 军工、航天；

  • 原厂协议速率跑到极限边际的项目。

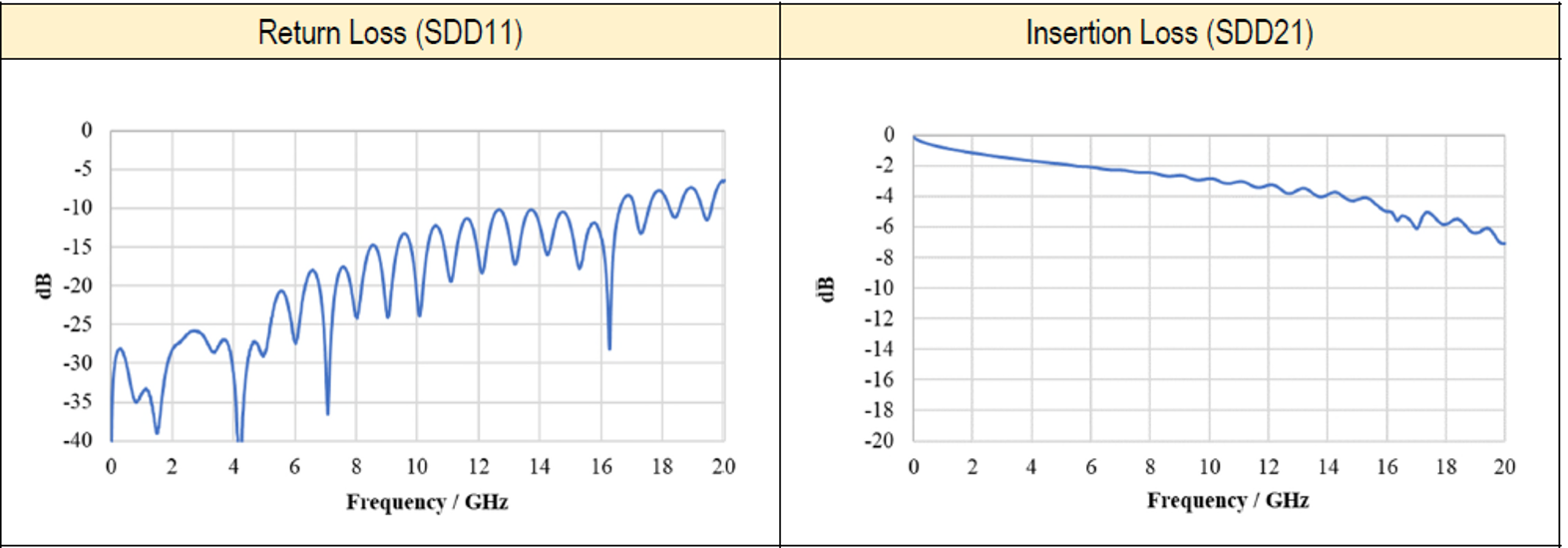

这类项目不是不能替，而是要完整 PPAP、第三方报告、批次追溯，甚至保留原厂备份料。内容图20454-2

六、采购和选型时的避坑建议

工程师和采购沟通时，直接让供应商报这些资料：

  1. 完整规格书（不是淘宝参数图）；

  2. 20454 插头 + 20455 母座配对报告；

  3. 3D STEP 模型；

  4. 镀层厚度检测；

  5. 阻抗测试报告；

  6. 插拔力曲线；

  7. 温循/振动测试记录；

  8. RoHS / REACH / UL（线束端）；

  9. 最小起订量与包装方式（是否适配贴片飞达）。

如果供应商只说「完全兼容原装」但拿不出报告，基本可以pass。

另外注意：

「20454 替代连接器」和「20454 极细同轴线束」是两件事。只换插头不控线材，信号一样会崩。cabline_img1

七、总结：国产 I-PEX 20454 替代方案行不行？

行，但前提是「对标验证」而不是「外观替换」。

  • 尺寸脚位不对 → 别用；

  • 阻抗屏蔽不做 → 别用；

  • 没插拔和温循数据 → 别量产；

  • 有完整测试报告 + 小批试产 OK → 可以切。

对大多数显示模组、消费电子、工业屏线项目来说，国产成熟 20454 方案在成本、交期、定制响应上确实有优势；对高可靠场景，建议采用「国产主供 + 原厂备货」双源策略，降低供应链风险。

选型口诀：先看脚位焊盘，再看线规阻抗，最后跑插拔温循。报告齐全再试产，别拿量产练样品。

如果你正在做 20454 屏线替代、20455 母座兼容评估，或需要 30P/40P/50P 极细同轴线束样品参数表，可以按上面清单让供应商出资料，能省掉后期 80% 的改板返工。

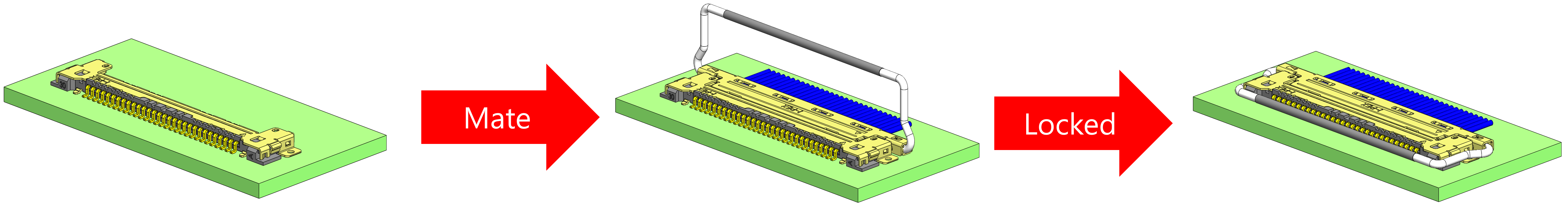

内容图20454-3
