本文围绕 ERNI SMC 154721-E（80位 1.27mm SMT母座）的国产替代需求，详细拆解原厂规格、引脚与堆叠高度核对点、接触可靠性验证方法，帮助工程师判断国产连接器能否真正Pin-to-Pin替代，避免改板风险和批量失效。

一、先搞清楚 ERNI SMC 154721-E 到底是什么规格

做国产替代的第一步，不是去搜“有没有便宜货”，而是把原型号的完整参数表拉出来。ERNI SMC 154721-E 属于 TE Connectivity ERNI SMC 系列中的 PCB 安装母座，常用于板对板堆叠或正交互连。

核心参数如下：

1. 位数与排数：80位、2排

2. 间距：1.27mm（0.05英寸）

3. 类型：垂直SMT母座、全包覆Shrouded

4. 堆叠高度：约9.05mm

5. 接触件：铜合金，接触区镀金，端子焊接区镀锡

6. 额定电流：单针约1A～1.7A（不同目录口径略有差异）

7. 工作温度：-55℃～+125℃

8. 外壳材料：LCP液晶聚合物

9. 定位结构：带定位柱（Locating Posts）与防呆极化结构

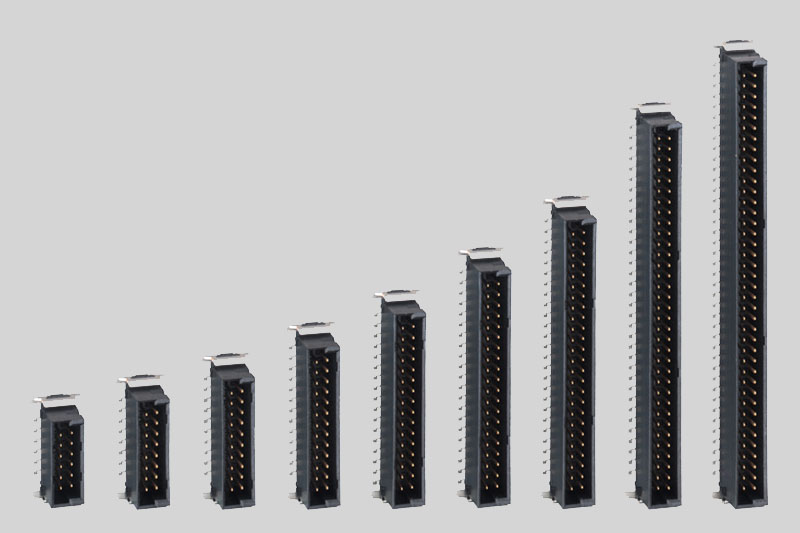

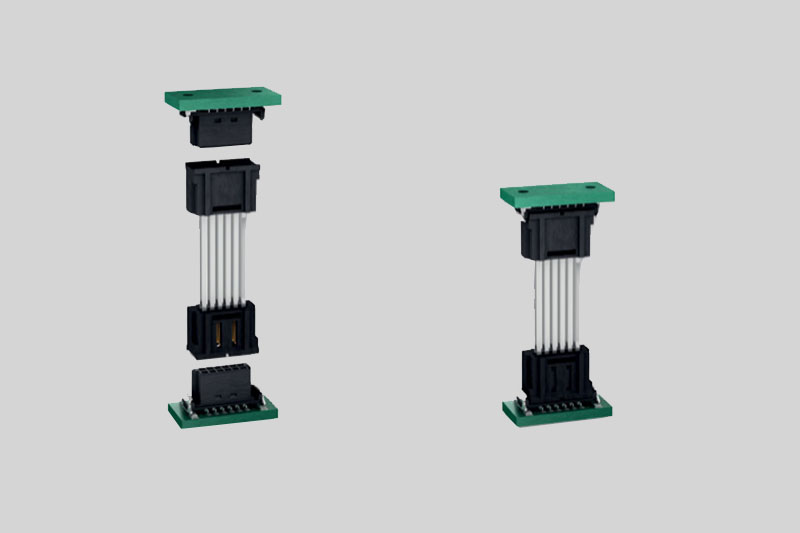

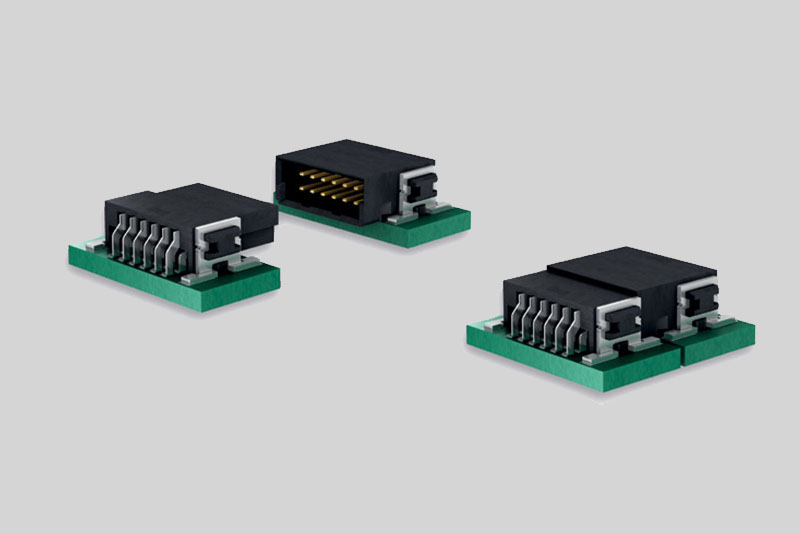

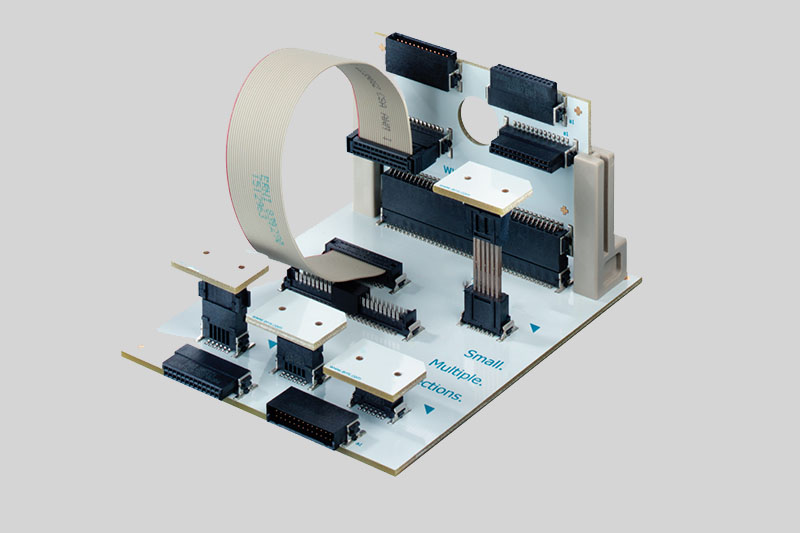

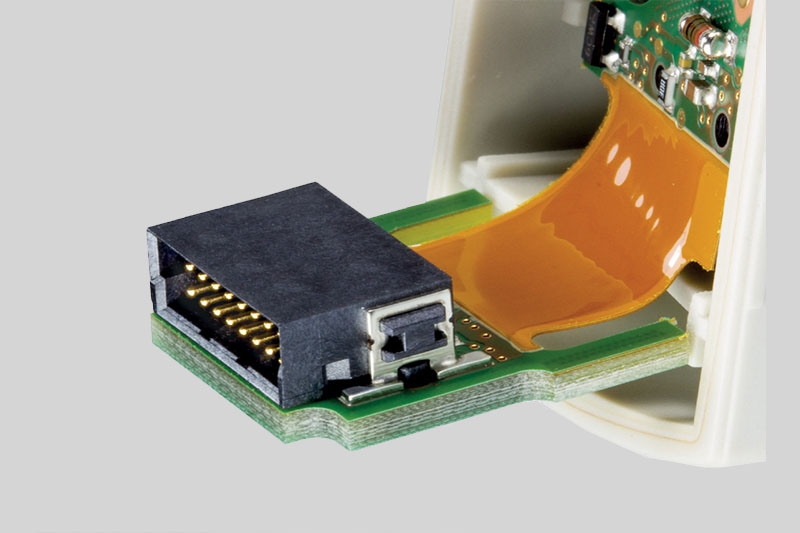

10. 应用形态：Mezzanine堆叠、Orthogonal正交、SMT回流焊

工程师在替代时最容易忽略的不是“多少PIN”，而是定位柱位置、塑壳高度、公母配合深度、焊盘图形、极化槽方向——这些才是能不能直接贴片替换的关键。

二、为什么工程师会考虑 154721-E 国产替代

154721-E 本身性能稳定，双梁触点、信号完整性好，原厂资料标称可支持最高约3Gbit/s传输，适合高密度信号板。但实际项目中推动替代，通常来自以下几个场景：

1. 进口交期长：ERNI原厂或部分渠道交期波动大，急单补不了。

2. 成本压力：80位SMT精密连接器单价敏感，BOM量产后差异被放大。

3. 双源采购要求：车企、轨交、工业控制项目要求关键连接器至少两家长线供应。

4. 停产或型号切换风险：设计定型早，后期采购发现批次变少。

5. 本土化审核：部分设备厂要求供应链可追溯、国内FAE可响应。

但要注意：SMC 1.27mm不是普通排母，它是高精度板对板信号连接器，国产替代不能只按“80PIN 1.27mm母座”去搜，否则样件回来很可能插不到位、焊盘偏移、信号眼图崩。

三、国产替代选型必须逐条对齐的6个点

1. 引脚数与排列顺序

154721-E是2排×40列矩阵布局，替代件必须核对：

• Pin1位置是否一致

• 奇偶排布是否相同

• 空脚/保留脚是否对应

• 公头插入时有无反插风险

2. 1.27mm间距与PCB焊盘图形

间距看着都是1.27mm，但SMT焊盘宽度、端子根部间隙、定位柱孔径可能有差异。建议直接拿原厂STEP/DXF图纸比对，不要只看规格书摘要。

3. 堆叠高度 9.05mm

这是板对板替代最容易翻车的地方。

如果国产母座高度做成8.5mm或10mm，原公头插接深度就会变，导致：

• 接触弹簧压缩量不足

• 振动环境下瞬断

• 正交安装时板间距干涉

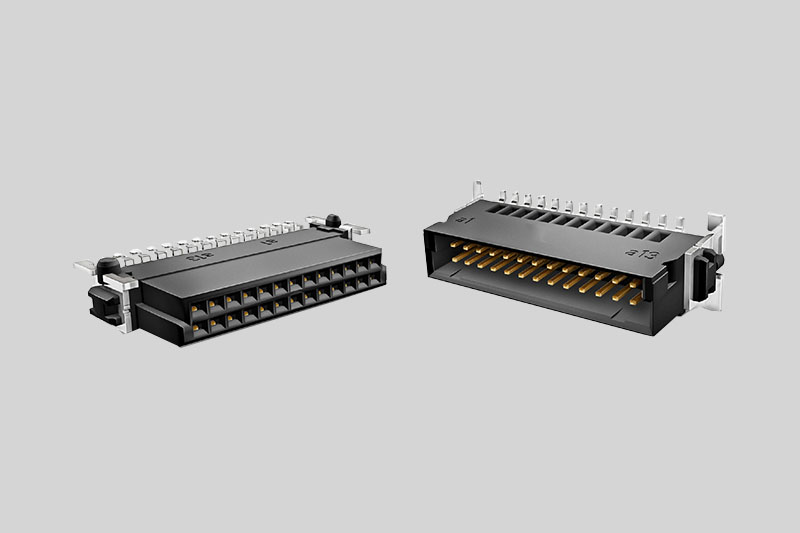

4. 双梁触点与镀层

原厂用的是双光束母端子结构，镀金接触区+锡焊区。国产替代要核对：

• 触点材质：磷青铜/铍铜弹性是否够

• 镀金厚度：接触区是否达标

• 端子回弹：插拔后弹力衰减

• 焊接区镀层：回流焊润湿性

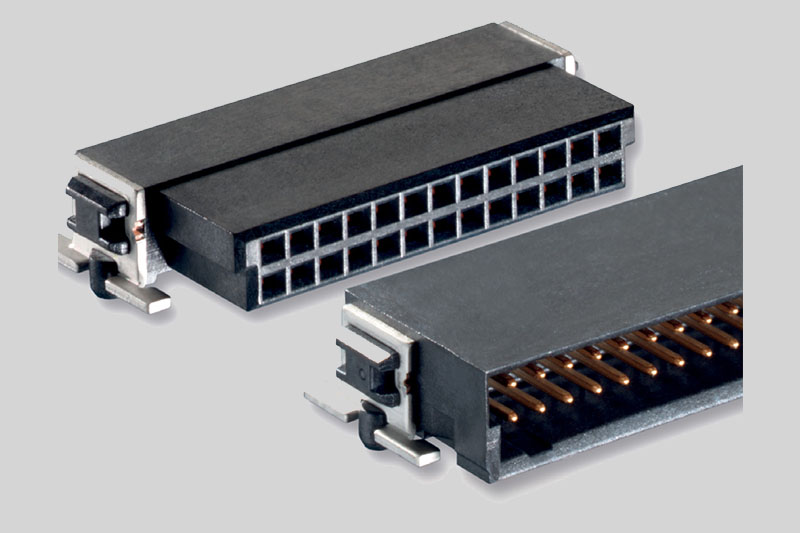

5. 定位柱与防呆结构

154721-E带PCB定位柱和极化防错，替代件若取消定位柱，贴片后X/Y偏移风险会上升，尤其80位长条连接器中间易翘曲。

6. 信号速率是否匹配

如果原设计只是GPIO、485、SPI、低速差分，替代门槛较低；

但如果跑CAN FD、LVDS、高速差分对，就要看：

• 阻抗连续性

• 串扰

• 眼图余量

• 公母配对后的回波损耗

只标“兼容1.27mm”不够，必须问供应商要高速测试报告。

四、国产替代验证流程（工程师落地版）

建议不要样品一插就进BOM，按下面五步做：

1. 尺寸全检

用二次元或三坐标测：

• 总长度55.88mm

• 宽度7.2mm

• Pin中心距1.27mm

• 定位柱直径与位置

• 母座内腔深度

公差建议按±0.05mm控制。

2. 单针接触电阻

原厂SMC级别一般要求低阻稳定。测试25℃与85℃下电阻变化，若温漂过大，说明镀层或弹簧压力不行。

3. 插拔配合测试

用原厂ERNI公头互配：

• 插入力是否卡滞

• 到位手感是否清晰

• 防呆槽是否唯一

• 拔出力是否过快脱落

4. 温度循环与振动

按工业级项目建议：

• -40℃～85℃循环

• 500次温循后复测电阻

• 随机振动下监测瞬断（＞1μs即风险）

5. 小批量试产+批次一致性

第一批样品过了≠量产稳。至少要跟3批来料：

• 镀层厚度抽检

• 尺寸CPK

• 回流焊良率

• 整机老化接触不良计数

五、哪些项目适合先替，哪些先别动

可优先替代场景

1. PLC扩展板、I/O从站

2. 工业控制底板与子板堆叠

3. 测试测量设备内部互连

4. 非高速信号的电源+地+IO混合排布

5. 交期紧、批量中等的项目

暂不建议直接换的场景

1. 原厂公头已定型且无法同步换公端

2. 高速差分＞1Gbps以上通道

3. 车载、轨交、医疗主安全链路

4. 原板无改版余量、定位柱孔位固化

5. 供应商给不出完整图纸和测试报告

稳妥做法是：国产母座+原厂公头先互配验证；验证通过后，再考虑公母端同步国产。

六、采购与BOM切换建议

工程师选型完，还要让采购落地：

1. 建替代料档案：原厂料号、替代料号、验证批次、结论

2. 保留原厂件作为双源备份

3. 质量协议写清：批次一致性、不良退换、停产预警

4. 来料检验增加：定位柱、镀层、高度、Pin1标记

5. 首次切换走小批试产，不选“直接全量替换”

国产替代的价值不是“便宜一点”，而是交期可控、图纸可确认、批次稳定、出问题有人响应。

结语

ERNI SMC 154721-E 的国产替代不是不能做，而是不能粗做。只要把1.27mm间距、80位排列、9.05mm堆叠高、双梁触点、定位防呆、SMT焊盘这几项对齐，再跑一轮温循+振动+小批试产，很多工业项目是可以安全切换的。
