HRS FX23L FX23-80P-0.5SV20 国产替代连接器：工程师选型、参数对比与量产避坑指南

0

深度解析 HRS FX23L FX23-80P-0.5SV20 原装连接器的核心参数与供应链痛点，从0.5mm间距、80P高速信号+电源复合、浮动容差、PCIe Gen4传输等维度，系统讲解国产替代连接器的选型标准与验证方法，助力硬件工程师降本增效、稳定量产。

一、为什么硬件工程师都在关注 FX23-80P-0.5SV20 的国产替代

在机器视觉、工业控制、医疗影像、伺服驱动和高密度计算模块中，板对板连接器的“密度、速率、容差”往往是结构设计的铁三角。原装 HRS（广濑）FX23-80P-0.5SV20 属于 FunctionMax™ FX23 系列，是典型的高密度浮动式板间连接器。

它的原厂定位非常清晰：

  1. 0.5mm 极小间距，80 路信号 pin + 4 路电源 pin（共 84 位）

  2. 支持浮动设计，X/Y 方向容差能力适配自动化组装与振动环境

  3. 嵌合高度覆盖 20mm / 30mm，板上高度约 17.85mm

  4. 支持 PCIe Gen4 级别高速传输（标称 16Gbps 量级）

  5. 信号 pin 0.5A、电源 pin 3A，镀金接触，耐温 -55℃~105℃

这类器件好用，但工程师真实的痛点也很直接：

  • 原装交期受进口供应链影响，急单难扛

  • 单价高，BOM 成本在量产阶段被反复审视

  • 单一源风险，一旦停产或渠道波动，整机停线

  • 研发阶段想多备几家供应商，却怕“Pin 对了、性能不对”

所以，“国产替代”不是低端替换，而是供应链韧性与成本工程的必然动作。

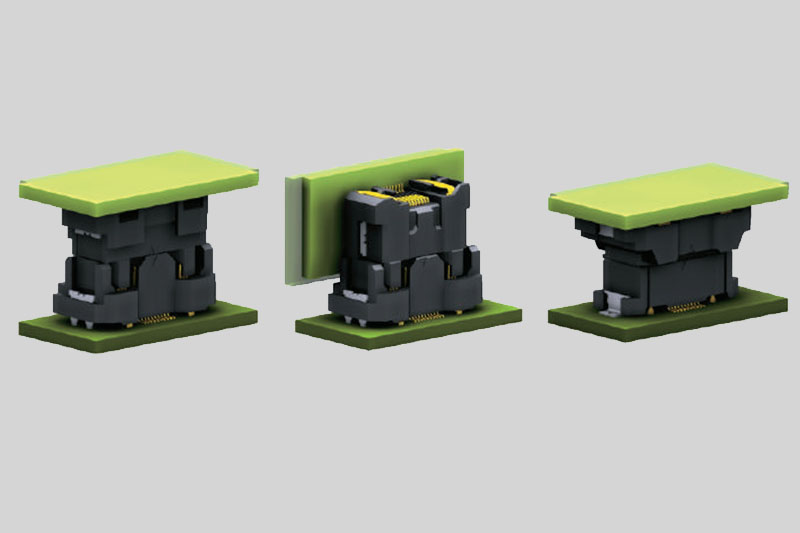

内容图FX23L-6

二、FX23-80P-0.5SV20 国产替代，先搞清楚“替的是什么”

很多采购说“找完全兼容的”，但工程师心里要明白：连接器替代不是只比外形，而是比“电气+机械+工艺”三重一致性。

核心替代对象的技术锚点：

  1. 电气锚点

    • 0.5mm 差分对阻抗控制

    • 高速通道插损、回损、串扰

    • 电源 pin 载流与温升

    • 接触电阻稳定性（原厂量级约 70mΩ）

  2. 机械锚点

    • 导柱、导向斜面、外罩结构

    • 浮动量 X/Y 容差（FX23L 类可达 ±0.6mm，双浮动型更高）

    • 插拔力曲线、保持力、100 次插拔寿命

    • SMT 共面性，吸嘴区适配贴片机

  3. 工艺锚点

    • 回流焊窗口

    • 塑壳耐温变形量

    • 镀层厚度与盐雾/氧化表现

    • 自动光学检测（AOI）友好性

国产替代做得好不好，不看宣传册，看这三类锚点能不能经得起样板测试。

三、工程师评估国产替代的 6 个“魔鬼细节”

当你拿到一款标称可替代 FX23-80P-0.5SV20 的国产样品，建议按下面顺序审：

1. 先比 3D 堆叠，不只用 2D 图纸盖章

  • 导柱直径、倒角、长度必须实测

  • 外罩开口与对插插座的盲插间隙

  • 贴板后整体高度是否干涉散热片/屏蔽盖

导柱偏一点，产线盲插就会歪，信号针折弯风险直线上升。

2. 高速性能必须看 TDR 与 S 参数

如果系统跑 LVDS、MIPI、PCIe、10Gbase 类信号：

  1. 要求供应商提供 TDR 阻抗曲线

  2. 单端/差分阻抗是否落在 50Ω / 100Ω 附近

  3. 提供 1~16GHz 插损回损报告

  4. 同源对比原装样品做眼图测试

只说“支持高速”没用，眼图塌了就是塌了。

3. 电源与信号隔离要实测温升

FX23 系列巧妙点在“细间距里塞了 3A 电源针”：

  • 满流 3A 跑 4 个电源 pin

  • 红外热像看温升是否失控

  • 相邻信号针有没有被电源热场干扰

国产模具若屏蔽筋不到位，高速误码率会随负载上升。

4. 浮动机构手感与复位力

FX23-80P-0.5SV20 的 SV20 代表浮动版本，不是死固定：

  1. 手动预对准是否顺

  2. 极限偏移后能否自动归位

  3. 振动台 5~2000Hz 扫频不松脱

  4. 多次插拔后正向力衰减是否可控

太硬伤 PCB，太软会微动磨损。

5. SMT 贴装良率验证

给产线做小批量试贴：

  • 共面性是否 ≤ 0.1mm 级

  • 吸嘴区真空抓取是否稳

  • 回流后浮高、桥接、虚焊比例

  • 与现有钢网/贴片坐标是否零改版

真正成熟的国产件，应该让工艺员“无感切换”。

6. 环境可靠性的硬指标

至少补齐：

  • 高低温循环（-55~105℃）

  • 湿热偏压（THB）

  • 盐雾 48h 接触电阻变化

  • ESD 与机械冲击

报告可以后出，但样品必须能过你自己的摸底实验。

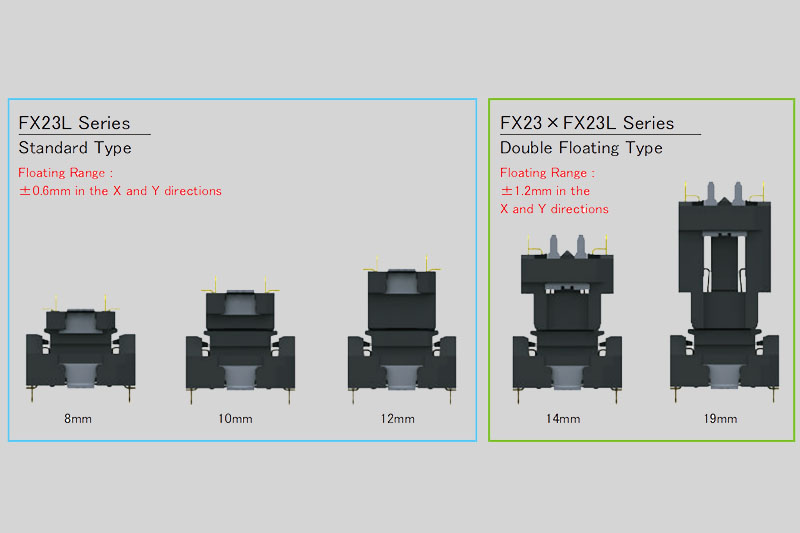

内容图FX23L-1

四、国产替代连接器的典型应用场景

符合 FX23-80P-0.5SV20 引脚定义与机械边界的国产方案，可优先用于：

  1. 工业机器视觉

    相机模组与主控板间高速图像数据互联

  2. 伺服与运动控制

    驱动板—功率板堆叠，电源+编码信号同连接器走线

  3. 医疗影像设备

    小体积、低辐射干扰、高可靠插拔场景

  4. 边缘计算/AI 推理盒

    主板对扩展板 PCIe 通道高密度转接

  5. 军工/轨交非极端改型项目

    在合规前提下做双源供应储备

注意：汽车安全件、生命维持设备、航天级项目，替代前必须做更严酷的 Failure Mode 评审，不能只看通用规格书。

五、BOM 替换落地流程（建议这样推进）

别直接大批量切，工程师最稳的路线是：

第一步：索样比对

  • 原装 3 颗 + 国产 3 颗

  • 做 X-Ray、显微镜、三坐标测量

第二步：单板信号验证

  • 原板不改线，仅换连接器

  • 跑业务满速流量 24h

第三步：小批试产

  • 50~200 台整机

  • 记录贴片良率、维修率、客诉

第四步：供应商能力审计

  1. 模具自主可控性

  2. 镀层与端子材料溯源

  3. 交期稳定性（看过去 12 个月）

  4. 失效分析响应速度

第五步：双源并行

原装保关键订单，国产吃量产弹性，形成供应链缓冲垫。

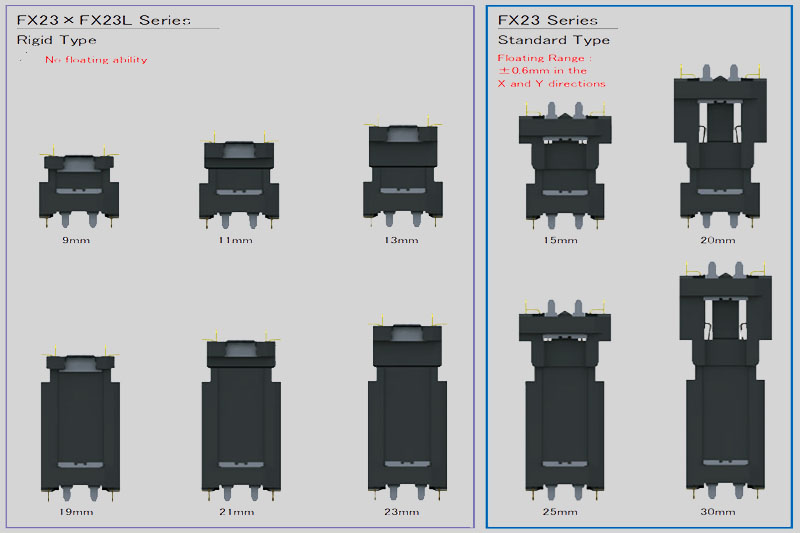

内容图FX23L-3

六、选国产替代，本质是在选“技术伙伴”而非“便宜货”

FX23-80P-0.5SV20 这种器件，参数表里看得出门槛，板子上才看得出功底。

一款合格的国产替代连接器应该做到：

  • 引脚定义 Pin-to-Pin 对齐

  • 高速电气性能可量化复现

  • 浮动容差手感接近原装

  • 贴装工艺零改动

  • 文档、3D 模型、SI 报告齐全

  • 支持按需定制电源针布局与高度变体

对研发工程师来说，省下的不只是单价，还有“断货时不用重新画板”的救命时间。

七、结语：让替代从“敢用”变成“好用”

HRS FX23L FX23-80P-0.5SV20 的国产替代，不是简单仿形生意，而是精密互连系统能力的比拼。

如果你正在做以下事情：

  1. 原装交期卡项目节点

  2. 量产 BOM 成本压不动

  3. 客户要求双源认证

  4. 新平台想从底层解耦进口依赖

那现在就是评估国产 0.5mm 浮动高速板对板连接器的最佳窗口。

我们可提供面向 FX23-80P-0.5SV20 引脚兼容的国产替代样品、3D 模型、TDR/S 参数报告与小批试产支持。欢迎工程师带着原板图纸或 BOM 来聊——先测再谈，用数据说话。

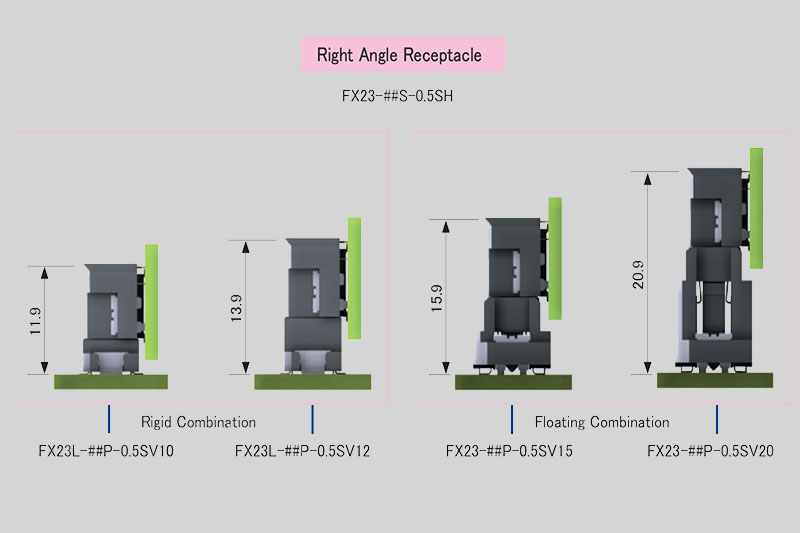

内容图FX23L-4
