面向客户工程师，深入解析 I-PEX CABLINE®-II 20143-020E 系列 LVDS 极细同轴屏线在阻抗控制、EMI 屏蔽、差分等长、端接与量产验证中的设计要点，帮助笔记本、工控、车载显示项目提升信号完整性与量产良率。

在轻薄化显示设备、工业人机界面和车载中控的迭代中，屏线不再只是“把主板和屏幕连起来”的辅料，而是决定画质稳定性、EMI 合规与量产良率的高速链路节点。I-PEX CABLINE®-II 20143-020E 系列 LVDS 极细同轴屏线，正是围绕“小间距 + 高速差分 + 强抗干扰”这三个工程师痛点演进而来的方案。下面从客户工程师真正关心的落地维度，拆开讲清楚。

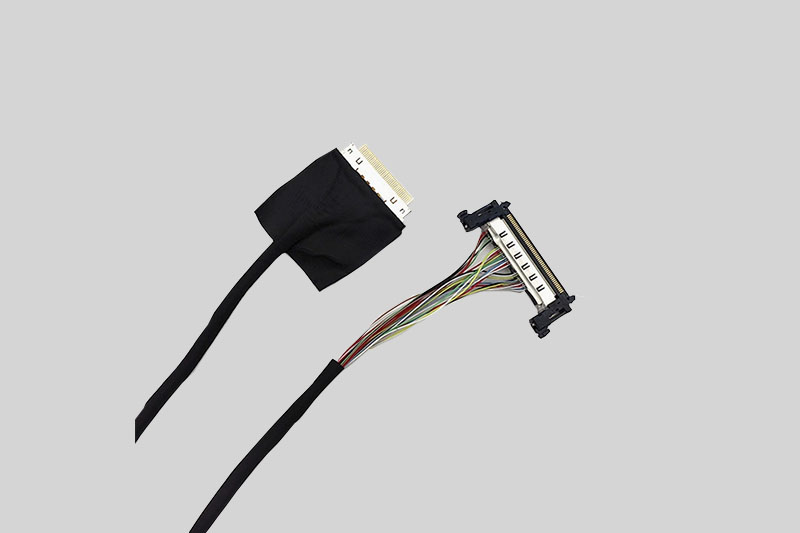

一、为什么极细同轴成为 LVDS 屏线的主流选择

传统 FFC/FPC 在 1Gbps 以上链路里，越来越难同时兼顾空间、损耗与串扰；而极细同轴线把“每根信号线自带屏蔽”做成了结构优势。

1. 结构天然隔离

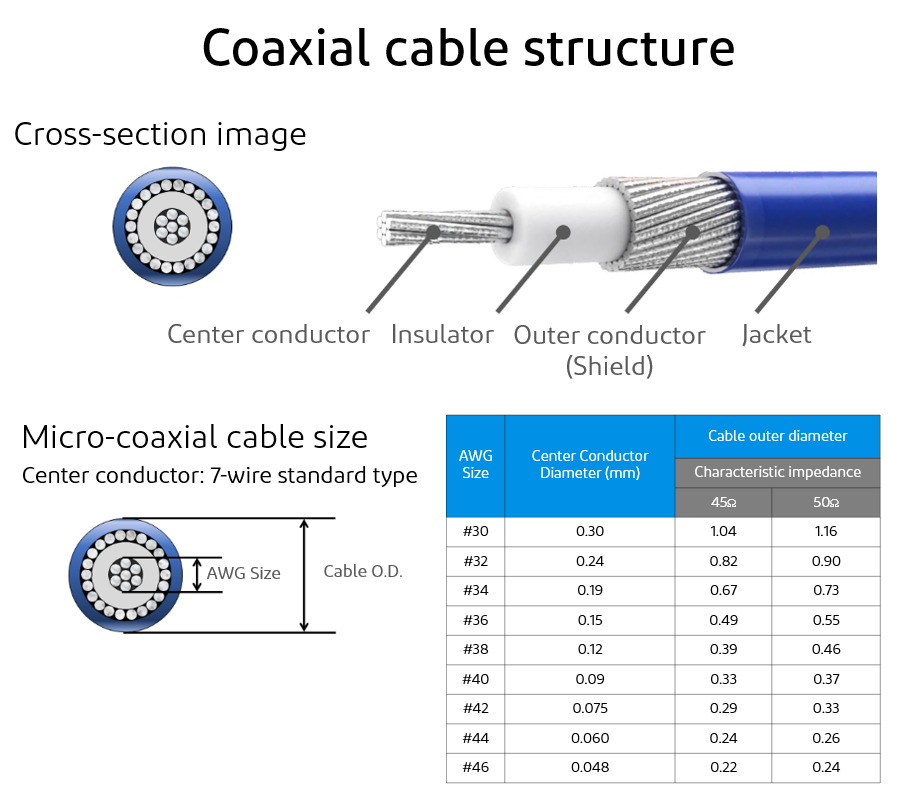

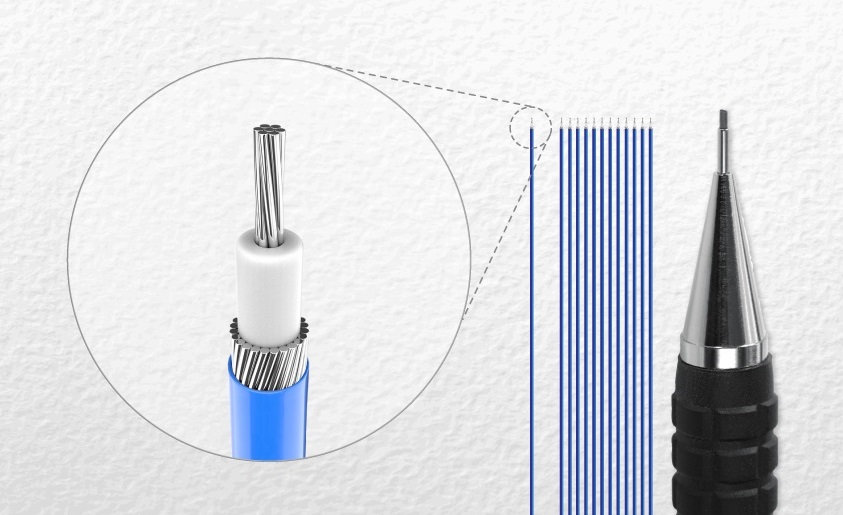

   中心导体 + 绝缘介质 + 外导体屏蔽 + 外被，每路信号独立回流路径，邻近通道串扰显著低于并行扁平线。

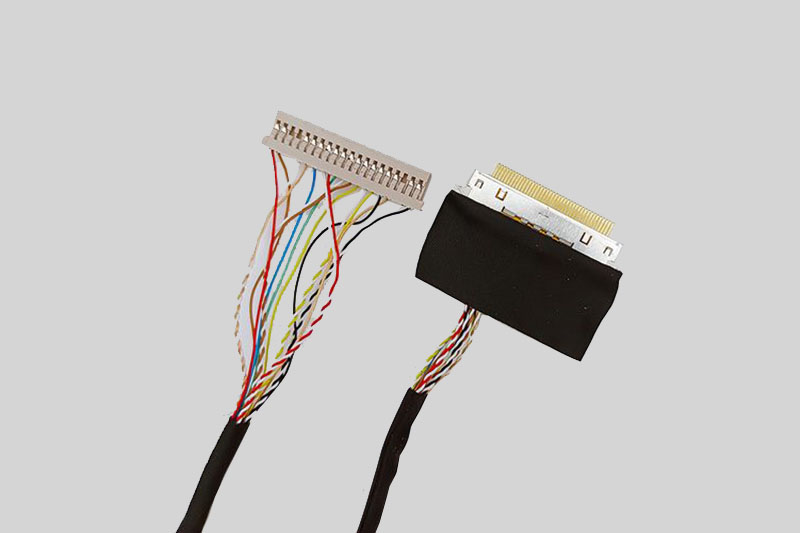

2. 适合紧凑铰链与窄腔体

   CABLINE® 体系配合 0.4mm 级间距连接器，线材外径可压缩到毫米级以下，适应翻转屏、折叠结构、超薄模组。

3. SI 性能可仿真、可量化

   I-PEX 官方为 CABLINE® 系列提供单端 45Ω、差分 85Ω参考下的 S参数、插损、回波损耗与近端/远端串扰数据，便于在项目早期做通道预算。

工程师视角：选屏线不是看“几 Pin”，而是看整条通道的阻抗连续性和回波余量。

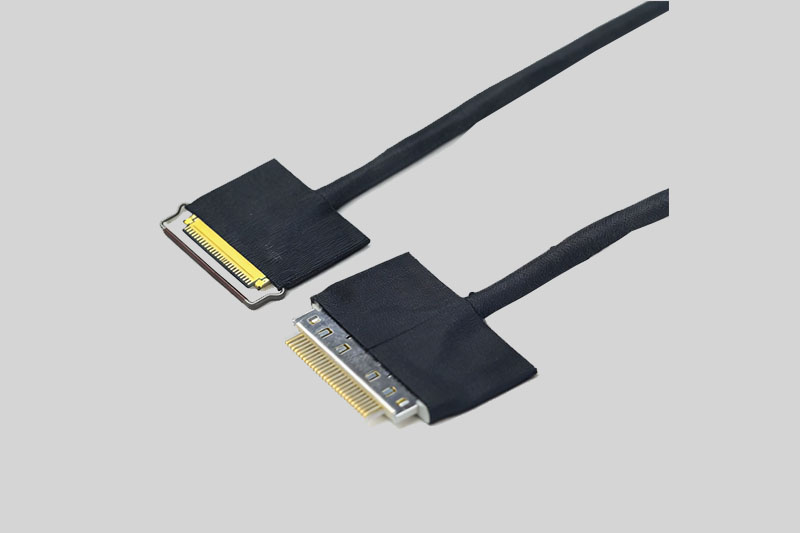

二、20143-020E 应用下的 LVDS 链路核心参数边界

在具体选型前，建议把以下参数做成检查表，与屏厂规格书逐条对齐。

1. 阻抗基准

• 单端同轴：常见控制目标 45Ω / 50Ω（依线缆结构与参考平面而定）

• 差分 LVDS：典型 100Ω±10%；若沿用 I-PEX CABLINE 仿真基准，也可按 85Ω差分做通道核对

• 阻抗跳变点（连接器焊盘、转板区）必须做 TDR 核查

2. 速率与分辨率匹配

• 单通道 LVDS：适配 720P / 部分 1080P 应用

• 双通道 LVDS：面向 1080P、2K 高刷场景

• 更高速 eDP / SerDes 场景：需重新评估线长、线规与连接器通道能力

3. 线规与介质

• 极细同轴常用 40AWG / 42AWG，具体依 20143-020E 配套规格与外径限制确定

• 线径越细，插损随长度增长越敏感，300mm 以上需做损耗仿真

4. 电源与信号分离

• VCC（3.3V/5V）与背光供电（5V/12V）禁止与 LVDS 差分对捆扎同层走线

• 电源回路要单独屏蔽，避免调制到时钟与数据线

三、信号完整性优化的 6 个工程落地点

1. 阻抗连续优于“标称值正确”

LVDS 眼图闭合往往不是平均阻抗错了，而是局部不连续：

• 连接器焊盘区域加挖空 / 加地孔伴随

• 避免差分对换层，必须换层时紧邻信号孔打回流地孔

• 线材剥离区屏蔽编织翻折要短，减少“天线效应”

2. 差分对内严格等长

• 对内长度偏差按项目容差控制（通常 mil 级）

• 不对应用“蛇形绕线凑长度”，优先在布线阶段同源出线

• 时钟对比数据对可略长，但跨对时序需按屏 IC 建立/保持时间反推

3. 屏蔽不是“包一层”，而是连续回流

极细同轴本身有外导体，但端接失败就前功尽弃：

• 连接器金属壳与主板地平面低阻抗连接

• 多点点接地，避免屏蔽层两端悬空形成共模天线

• CABLINE 系列全屏蔽结构（如 ZenShield® 思路）价值在 360° 包覆，不是单点弹片

4. 减少过孔与直角

• 90° 拐角改 135° 或圆弧

• 过孔越少越好，每个过孔都引入寄生 L/C

• 主板端 Fan-out 区域用 SI9000 或相似工具反算线宽/间距

5. 端接与电源噪声一起管

• 接收端 100Ω 终端尽量靠近屏端 IC

• LVDS 收发芯片电源入口放 0.1μF + 0.01μF 陶瓷电容

• DC-DC 靠近屏线时，加磁珠 + π型滤波，防止电源噪声耦合进差分对

6. 串扰预算按通道算

• 相邻差分对间距 ≥ 3 倍线宽

• 时钟对单独隔离，必要时中间插地线

• 量产抽样做 NEXT / FEXT 对比，不只测导通

很多项目实验室 OK、装机失败，问题出在机械应力：

1. 弯折半径

   极细同轴有最小弯曲半径，铰链区不能硬折，需预留松弛段。

2. 锁扣与保持力

   选用带机械锁扣的 CABLINE 配合结构，防振动松脱；拔插方向要和壳体拆装逻辑一致。

3. 长度余量

   线束标称长度 ≠ 装机拉伸后长度，3D 布线里要留 5–10mm 缓冲。

4. 热环境

   靠近背光驱动、功放区域时，确认线材耐温等级与老化后阻抗漂移。

五、量产验证：从样品到批次一致性

客户工程师最怕“第一根好，一千根歪”。建议定型前跑这套闭环：

• 单根 SI 测试：TDR 看阻抗、VNA 看 Sdd21/Sdd11、示波器看眼图

• 批次矩阵：长/中/短线各抽，低温/常温/高温各测

• EMI 预兼容：近距离时钟辐射峰值、共模电流探测

• 机械耐久：插拔寿命、弯折寿命、振动后接触电阻

• 替代料管理：线径、绝缘介质、屏蔽覆盖率、端子镀层全部纳入 BOM 约束，不能只替连接器不替线材

六、给客户工程师的定制沟通清单

如果你准备找线束厂打样 20143-020E 方案，直接把下面这些信息给到对方，能少跑两三轮：

1. 屏端/主板端连接器完整型号与插拔方向

2. Pin 定义表（含电源、地、CLK、数据组）

3. 目标分辨率与 LVDS 通道数

4. 线长、走向、最小弯折半径

5. 阻抗标准（100Ω 还是 85Ω 差分）

6. 工作环境（消费级 / 工控 / 车载）

7. 需要哪些测试报告（TDR、S参数、眼图、EMI 预扫）

I-PEX CABLINE®-II 20143-020E 系列的价值，不在于“线更细”，而在于把连接器、线材、屏蔽与端接当成一条完整高速通道来设计。客户工程师越早把 SI 指标前置到选型阶段，样机闪屏、EMI 超标、量产良率波动的问题就越少。
